Enviar sugerencia | Exportación: |
|
|
UAP011 |
Ud |

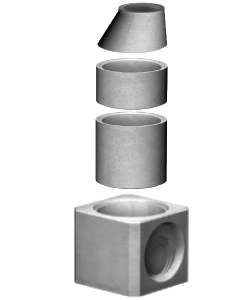

Pozo de registro prefabricado de hormigón en masa. |
695,73€ |
|
Pozo de registro, de 1,00 m de diámetro interior y de 2,1 m de altura útil interior, de elementos prefabricados de hormigón en masa, sobre solera de 25 cm de espesor de hormigón armado HA-30/B/20/XC4+XA2 ligeramente armada con malla electrosoldada, con cierre de tapa circular con bloqueo y marco de fundición clase D-400 según UNE-EN 124, instalado en calzadas de calles, incluyendo las peatonales, o zonas de aparcamiento para todo tipo de vehículos. El precio incluye los equipos y la maquinaria necesarios para el desplazamiento y la disposición en obra de los elementos, pero no incluye la excavación ni el relleno del trasdós. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt10haf010ernu |
m³ |
Hormigón HA-30/B/20/XC4+XA2, fabricado en central, con cemento SR. |
0,675 |
115,00 |
77,63 |
|
mt07ame010n |
m² |
Malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080. |
2,250 |
6,70 |
15,08 |
|
mt10hmf010rRb |
m³ |
Hormigón HM-30/B/20/X0+XA2, fabricado en central, con cemento SR. |
0,495 |
115,86 |
57,35 |
|
mt46phm005a |
Ud |
Base prefabricada de hormigón en masa, de 125x125x100 cm, con dos orificios de 30 cm de diámetro para conexión de colectores, de 100 cm de diámetro interior, con unión rígida machihembrada con junta de goma, según UNE-EN 1917, resistencia a compresión mayor de 250 kg/cm² para formación de pozo de registro. |
1,000 |
165,00 |
165,00 |
|
mt46phm010b |
Ud |
Anillo prefabricado de hormigón en masa, con unión rígida machihembrada con junta de goma, según UNE-EN 1917, de 100 cm de diámetro interior y 50 cm de altura, resistencia a compresión mayor de 250 kg/cm², para formación de pozo de registro. |
1,000 |
39,59 |
39,59 |
|
mt46phm020b |
Ud |
Cono asimétrico prefabricado de hormigón en masa, con unión rígida machihembrada con junta de goma, según UNE-EN 1917, de 100 a 60 cm de diámetro interior y 60 cm de altura, resistencia a compresión mayor de 250 kg/cm², para formación de pozo de registro. |
1,000 |
55,92 |
55,92 |
|
mt46thb110b |
kg |
Lubricante para unión con junta elástica, en pozos de registro prefabricados. |
0,009 |
2,81 |
0,03 |
|
mt46tpr010q |
Ud |
Tapa circular con bloqueo mediante tres pestañas y marco de fundición dúctil de 850 mm de diámetro exterior y 100 mm de altura, paso libre de 600 mm, para pozo, clase D-400 según UNE-EN 124. Tapa revestida con pintura bituminosa y marco provisto de junta de insonorización de polietileno y dispositivo antirrobo. |
1,000 |
115,00 |
115,00 |
|
mt46phm050 |
Ud |
Pate de polipropileno conformado en U, para pozo, de 330x160 mm, sección transversal de D=25 mm, según UNE-EN 1917. |
6,000 |
4,65 |
27,90 |
|
Subtotal materiales: |
553,50 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq04cag010a |
h |
Camión con grúa de hasta 6 t. |
0,200 |
55,38 |
11,08 |
|
Subtotal equipo y maquinaria: |
11,08 |
||||
|
3 |
Mano de obra |
||||
|
mo041 |
h |
Oficial 1ª construcción de obra civil. |
3,600 |
22,13 |
79,67 |
|
mo087 |
h |
Ayudante construcción de obra civil. |
1,800 |
21,02 |
37,84 |
|
Subtotal mano de obra: |
117,51 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
682,09 |
13,64 |
|
|
Coste de mantenimiento decenal: 34,79€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
695,73 |
|||
|
Referencia y título de la norma |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
EN 1917:2002 |
1.8.2003 |
23.11.2004 |
4 |
|
Pozos de registro y cámaras de inspección de hormigón en masa, hormigón armado y hormigón con fibras de acero. |
|||
|
EN 1917:2002/AC:2008 |
1.1.2009 |
1.1.2009 |
(a) Fecha de aplicabilidad de la norma armonizada
(b) Fecha en que finaliza el período de coexistencia
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA UAP011: POZO DE REGISTRO PREFABRICADO DE HORMIGÓN EN MASA. CARACTERÍSTICAS TÉCNICAS Pozo de registro de elementos prefabricados de hormigón en masa, de 1,00 m de diámetro interior y de 2,1 m de altura útil interior, formado por: solera de 25 cm de espesor de hormigón armado HA-30/B/20/XC4+XA2 ligeramente armada con malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080; base prefabricada de hormigón en masa, de 125x125x100 cm, con dos orificios de 30 cm de diámetro para conexión de colectores, de 100 cm de diámetro interior, con unión rígida machihembrada con junta de goma, según UNE-EN 1917, resistencia a compresión mayor de 250 kg/cm²; anillo prefabricado de hormigón en masa, con unión rígida machihembrada con junta de goma, según UNE-EN 1917, de 100 cm de diámetro interior y 50 cm de altura, resistencia a compresión mayor de 250 kg/cm²; cono asimétrico prefabricado de hormigón en masa, con unión rígida machihembrada con junta de goma, según UNE-EN 1917, de 100 a 60 cm de diámetro interior y 60 cm de altura, resistencia a compresión mayor de 250 kg/cm² y losa alrededor de la boca del cono de 150x150 cm y 20 cm de espesor de hormigón en masa HM-30/B/20/X0+XA2; con cierre de tapa circular con bloqueo y marco de fundición clase D-400 según UNE-EN 124, instalado en calzadas de calles, incluyendo las peatonales, o zonas de aparcamiento para todo tipo de vehículos. Incluso hormigón en masa HM-30/B/20/X0+XA2 para formación de canal en el fondo del pozo y lubricante para montaje. NORMATIVA DE APLICACIÓN
Elaboración, transporte y puesta en obra del hormigón: Código Estructural.
Ejecución: CTE. DB-HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la ubicación se corresponde con la de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Colocación de la malla electrosoldada. Vertido y compactación del hormigón en formación de solera. Montaje. Formación del canal en el fondo del pozo. Conexionado de los colectores al pozo. Colocación de los pates. Vertido y compactación del hormigón para formación de la losa alrededor de la boca del cono. Colocación de marco, tapa de registro y accesorios. Comprobación de su correcto funcionamiento. Realización de pruebas de servicio. CONDICIONES DE TERMINACIÓN. El pozo quedará totalmente estanco. PRUEBAS DE SERVICIO. Prueba de estanqueidad parcial. Normativa de aplicación: CTE. DB-HS Salubridad CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes, en especial durante el relleno y compactación de áridos, y frente al tráfico pesado. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. CRITERIO DE VALORACIÓN ECONÓMICA El precio incluye los equipos y la maquinaria necesarios para el desplazamiento y la disposición en obra de los elementos, pero no incluye la excavación ni el relleno del trasdós. |
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
19,906 |
13,271 |
|
17 04 05 |
Hierro y acero. |
0,098 |
0,047 |
|
Residuos generados: |
20,004 |
13,317 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,531 |
0,708 |
|
17 02 03 |
Plástico. |
0,015 |
0,025 |
|
17 02 01 |
Madera. |
0,051 |
0,046 |
|
Envases: |
0,597 |
0,779 |
|
|
Total residuos: |
20,601 |
14,097 |
