Barrera de vapor bajo forjado
NED055 Barrera de vapor bajo forjado

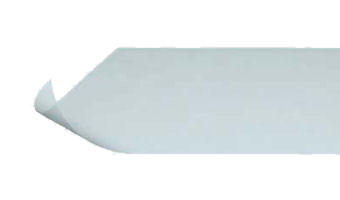

Barrera de vapor con estanqueidad al aire, de polietileno, de 0,20 mm de espesor y 188 g/m², de 145 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, permeabilidad al aire 0,03 m³/h·m² a 50 Pa, Euroclase E de reacción al fuego según UNE-EN 13501-1. Colocación en obra: con solapes, por la cara inferior del forjado. Incluso grapas y cinta autoadhesiva para sellado de juntas.

Colocación
Por la cara inferior
Casa comercial
Material
Espesor (mm)
Anchura (m)
Espesor de aire equivalente (m)
Reacción al fuego, según UNE-EN 13501-1
Altura (mm)
Cinta de sellado
Material
Espesor (mm)
Anchura (m)

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt15pdr200a

Barrera de vapor con estanqueidad al aire, de polietileno, de 0,2 mm de espesor y 188 g/m², de 145 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, permeabilidad al aire 0,03 m³/h·m² a 50 Pa, Euroclase E de reacción al fuego según UNE-EN 13501-1, rango de temperatura de trabajo de -40 a 80°C, suministrada en rollos de 1,50x25 m, según UNE-EN 13984.

1,200

2,03

2,44

mt15pdr300c

Ud

Grapa, de acero galvanizado, de 8 mm de altura; para la fijación de láminas para el control del vapor.

5,000

0,02

0,10

mt15pdr050c

m

Cinta autoadhesiva, de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, rango de temperatura de trabajo de -40 a 80°C, para el sellado en los encuentros de los paneles y para la fijación y el sellado de láminas impermeabilizantes y para el control del vapor, suministrada en rollos de 25 m de longitud.

1,020

1,53

1,56



Subtotal materiales:

4,10

2



Mano de obra



mo054

h

Oficial 1ª montador de aislamientos.

0,048

22,74

1,09

mo101

h

Ayudante montador de aislamientos.

0,024

21,02

0,50



Subtotal mano de obra:

1,59

3



Costes directos complementarios




%

Costes directos complementarios

2,000

5,69

0,11

Coste de mantenimiento decenal: 1,18€ en los primeros 10 años.

Costes directos (1+2+3):

5,80



Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 13984:2013

1.11.2013

1.11.2013

1/3/4

Láminas flexibles para impermeabilización. Láminas plásticas y de caucho para el control del vapor. Definiciones y características.



(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA NED055: BARRERA DE VAPOR BAJO FORJADO.


CARACTERÍSTICAS TÉCNICAS

Barrera de vapor con estanqueidad al aire, de polietileno, de 0,20 mm de espesor y 188 g/m², de 145 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, permeabilidad al aire 0,03 m³/h·m² a 50 Pa, Euroclase E de reacción al fuego según UNE-EN 13501-1. Colocación en obra: con solapes, por la cara inferior del forjado. Incluso grapas y cinta autoadhesiva para sellado de juntas.



CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Limpieza y preparación de la superficie. Corte y preparación. Fijación. Corte de la cinta de sellado. Colocación de la cinta de sellado.


CONDICIONES DE TERMINACIÓN.

El conjunto será estanco.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,014

0,023



Residuos generados:

0,014

0,023

15 01 01

Envases de papel y cartón.

6,600

8,800

17 02 03

Plástico.

0,029

0,048

17 02 01

Madera.

0,041

0,037



Envases:

6,670

8,886



Total residuos:

6,684

8,909
