Anclaje de barra corrugada de acero, para conexión entre cimientos, en recalce de cimentación
CZO010 Anclaje de barra corrugada de acero, para conexión entre cimientos, en recalce de cimentación

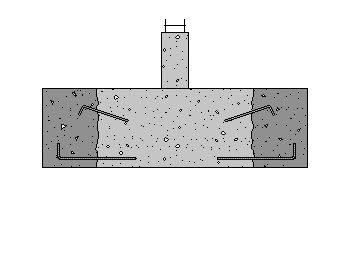

Anclaje en cimentación existente de hormigón, de barra corrugada de acero UNE-EN 10080 B 500 S de 16 mm de diámetro, con resina epoxi, libre de estireno, aplicada con pistola manual o neumática, con boquilla de dosificación y mezcla automática, colocada en taladro de 24 mm de diámetro y 400 mm de profundidad, para conexión lateral entre la cimentación existente y la nueva cimentación de hormigón, en recalce de cimentación.

Armadura
Diámetro de la barra corrugada (mm)
Tipo de acero
Resina
Tipo de resina
Casa comercial

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt26reh100d

Ud

Cartucho de 400 ml de resina epoxi, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, para anclajes estructurales verticales y horizontales.

0,426

22,67

9,66

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

1,800

1,60

2,88



Subtotal materiales:

12,54

2



Mano de obra



mo089

h

Ayudante estructurista.

0,408

22,82

9,31



Subtotal mano de obra:

9,31

3



Costes directos complementarios




%

Costes directos complementarios

2,000

21,85

0,44

Coste de mantenimiento decenal: 0,45€ en los primeros 10 años.

Costes directos (1+2+3):

22,29



UNIDAD DE OBRA CZO010: ANCLAJE DE BARRA CORRUGADA DE ACERO, PARA CONEXIÓN ENTRE CIMIENTOS, EN RECALCE DE CIMENTACIÓN.


CARACTERÍSTICAS TÉCNICAS

Anclaje en cimentación existente de hormigón, de barra corrugada de acero UNE-EN 10080 B 500 S de 16 mm de diámetro, con resina epoxi, libre de estireno, aplicada con pistola manual o neumática, con boquilla de dosificación y mezcla automática, colocada en taladro de 24 mm de diámetro y 400 mm de profundidad, para conexión lateral entre la cimentación existente y la nueva cimentación de hormigón, en recalce de cimentación.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que el soporte está seco, limpio, firme y libre de aceites, grasas o cualquier resto de suciedad que pudiera interferir en la adherencia de la resina.


AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 30°C.



FASES DE EJECUCIÓN.

Replanteo del anclaje. Realización del taladro. Limpieza de la superficie con equipo de aire a presión. Aplicación de la resina. Colocación de la armadura.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la nueva cimentación.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,008

0,005

17 04 05

Hierro y acero.

0,014

0,007



Residuos generados:

0,022

0,012

17 02 03

Plástico.

0,085

0,142



Envases:

0,085

0,142



Total residuos:

0,107

0,154
