Lucernario transitable de baldosas de vidrio moldeado
QLH010 Lucernario transitable de baldosas de vidrio moldeado
Lucernario transitable de baldosas de vidrio moldeado liso, incoloro, 190x190x80 mm, para tráfico peatonal.
Precio

302,27€

m²
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Vidrio
Dimensiones (mm)
Casa comercial
Tipo de vertido
Adición de fibras de refuerzo sin función estructural
Clases de exposición (Art. 27 Código Estructural)
Riesgo de corrosión
Ataque por el hielo/deshielo
Ataque químico
Ataque por erosión
Resistencia (N/mm²)
Tamaño máximo del árido (mm)
Consistencia
Con aditivo hidrófugo
Cuantía de acero (kg/m²)
Tipo de acero
Puntales
Número de puntales (ud/m²)
Altura (m)
Número de usos
Tablones de madera
Número de usos

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt21vmp010e

Ud

Baldosa de vidrio moldeado liso, incoloro, 190x190x80 mm, para suelos con tráfico peatonal.

21,000

9,07

190,47

mt10haf010ctmm

m³

Hormigón HA-25/B/12/XC2, fabricado en central.

0,019

90,20

1,71

mt07aco010g

kg

Acero en barras corrugadas, UNE-EN 10080 B 500 S, suministrado en obra en barras sin elaborar, de varios diámetros.

13,000

1,22

15,86

mt07aco020c

Ud

Separador homologado para vigas.

4,000

0,09

0,36

mt50spa052b

m

Tablón de madera de pino, de 20x7,2 cm.

0,020

6,32

0,13

mt50spa101

kg

Clavos de acero.

0,030

1,87

0,06

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,013

19,25

0,25

mt15sja025b

Ud

Cartucho de silicona acética monocomponente, antimoho, color transparente, de 310 ml.

0,500

6,73

3,37

mt21vva022b

Ud

Material auxiliar para la colocación de baldosas de vidrio moldeado.

1,000

0,95

0,95


Subtotal materiales:

213,16

2



Mano de obra



mo020

h

Oficial 1ª construcción.

2,154

22,13

47,67

mo113

h

Peón ordinario construcción.

1,709

20,78

35,51


Subtotal mano de obra:

83,18

3



Costes directos complementarios




%

Costes directos complementarios

2,000

296,34

5,93

Coste de mantenimiento decenal: 142,07€ en los primeros 10 años.

Costes directos (1+2+3):

302,27


UNIDAD DE OBRA QLH010: LUCERNARIO TRANSITABLE DE BALDOSAS DE VIDRIO MOLDEADO.


CARACTERÍSTICAS TÉCNICAS

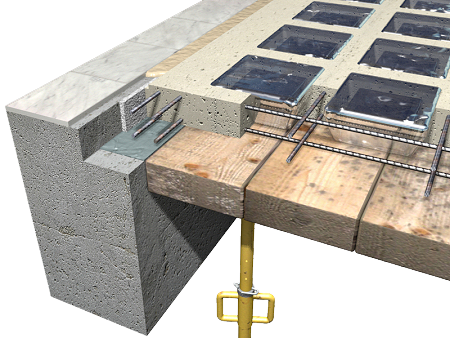

Formación de lucernario transitable constituido por baldosas de vidrio moldeado liso, incoloro, 190x190x80 mm, para tráfico peatonal, con juntas perimetrales y juntas entre piezas realizadas con hormigón HA-25/B/12/XC2 fabricado en central, y vertido con cubilote, y acero UNE-EN 10080 B 500 S, con una cuantía aproximada de 13 kg/m² como armadura inferior y superior; montaje y desmontaje del sistema de encofrado. Incluso bandas perimetrales para juntas de dilatación y antideslizamiento y sellado de juntas perimetrales con silicona. Totalmente acabado.



NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

Ejecución: NTE-QLH. Cubiertas: Lucernarios de hormigón traslúcido.


CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que el perímetro de la superficie del lucernario está preparado y limpio, y carece de restos de obra.


AMBIENTALES.

Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Montaje del sistema de encofrado. Replanteo de las piezas. Colocación de las bandas perimetrales. Colocación de las baldosas de vidrio. Colocación de las armaduras con separadores homologados. Humectación del encofrado. Vertido y compactación del hormigón. Curado del hormigón. Sellado de las juntas perimetrales. Desmontaje del sistema de encofrado.


CONDICIONES DE TERMINACIÓN.

El conjunto será monolítico y estanco al agua.



CONSERVACIÓN Y MANTENIMIENTO.

No se permitirá la realización de perforaciones.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 02

Vidrio.

0,402

0,402

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,059

0,039

17 04 05

Hierro y acero.

0,227

0,108

17 02 01

Madera.

0,166

0,151

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,014

0,009


Residuos generados:

0,868

0,710

15 01 01

Envases de papel y cartón.

0,288

0,384

17 02 03

Plástico.

0,071

0,118

17 02 01

Madera.

0,587

0,534


Envases:

0,946

1,036


Total residuos:

1,814

1,746
