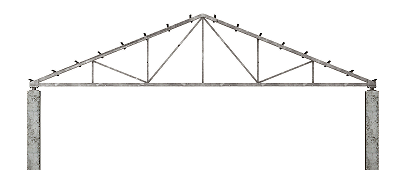

Estructura metálica realizada con cerchas
EAM020 Estructura metálica realizada con cerchas
Estructura metálica realizada con cerchas, barras y correas de acero UNE-EN 10025 S275JR, en perfiles laminados en caliente, acabado con imprimación antioxidante, con uniones soldadas en obra, con una cuantía de acero de 18,75 kg/m², para distancia entre apoyos inferior a 10 m y separación de 4 m entre cerchas.
Precio

47,41€

m²
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Perfil
Tipo de acero laminado
Cuantía de acero (kg/m²)
Luz 'L' entre apoyos (m)
Luz media de las correas (m)

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt07ala010deb

kg

Acero laminado UNE-EN 10025 S275JR, en perfiles laminados en caliente, piezas simples, para aplicaciones estructurales, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones soldadas en obra.

18,750

1,54

28,88


Subtotal materiales:

28,88

2



Equipo y maquinaria



mq08sol010

h

Equipo de oxicorte, con acetileno como combustible y oxígeno como comburente.

0,012

8,25

0,10

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,017

3,42

0,06

mq07ple010bg

Ud

Alquiler diario de cesta elevadora de brazo articulado, motor diésel, de 16 m de altura máxima de trabajo, incluso mantenimiento y seguro de responsabilidad civil.

0,010

129,04

1,29

mq07gte010a

h

Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 12 t y 20 m de altura máxima de trabajo.

0,012

54,88

0,66


Subtotal equipo y maquinaria:

2,11

3



Mano de obra



mo047

h

Oficial 1ª montador de estructura metálica.

0,345

23,03

7,95

mo094

h

Ayudante montador de estructura metálica.

0,345

21,86

7,54


Subtotal mano de obra:

15,49

4



Costes directos complementarios




%

Costes directos complementarios

2,000

46,48

0,93

Coste de mantenimiento decenal: 1,42€ en los primeros 10 años.

Costes directos (1+2+3+4):

47,41


Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 10025-1:2004

1.9.2005

1.9.2006

2+

Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro.


(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA EAM020: ESTRUCTURA METÁLICA REALIZADA CON CERCHAS.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

La zona de soldadura no se pintará. No se pondrá en contacto directo el acero con otros metales ni con yesos.


CARACTERÍSTICAS TÉCNICAS

Estructura metálica realizada con cerchas, barras y correas de acero UNE-EN 10025 S275JR, en perfiles laminados en caliente, acabado con imprimación antioxidante, con uniones soldadas en obra, con una cuantía de acero de 18,75 kg/m², para distancia entre apoyos inferior a 10 m y separación de 4 m entre cerchas.



NORMATIVA DE APLICACIÓN

Ejecución:

-



CTE. DB-SE-A Seguridad estructural: Acero.

-



UNE-EN 1090-2. Ejecución de estructuras de acero y aluminio. Parte 2: Requisitos técnicos para la ejecución de estructuras de acero.

-



Código Estructural.

-



NTE-EAF. Estructuras de acero: Forjados.

-



NTE-EAS. Estructuras de acero: Soportes.

-



NTE-EAV. Estructuras de acero: Vigas.



CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida por su intradós en verdadera magnitud, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


AMBIENTALES.

No se realizarán trabajos de soldadura cuando la temperatura sea inferior a 0°C.


DEL CONTRATISTA.

Presentará para su aprobación, al director de la ejecución de la obra, el programa de montaje de la estructura, basado en las indicaciones del Proyecto, así como la documentación que acredite que los soldadores que intervengan en su ejecución estén certificados por un organismo acreditado.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo y marcado de los ejes. Izado y presentación de los extremos de la cercha mediante grúa. Aplomado. Resolución de las uniones a los pilares. Reglaje de la pieza y ajuste definitivo de las uniones soldadas. Reparación de defectos superficiales.


CONDICIONES DE TERMINACIÓN.

El acabado superficial será el adecuado para el posterior tratamiento de protección. La estructura será estable y transmitirá correctamente las cargas.



CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, por el intradós, la superficie realmente ejecutada según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye las soldaduras, los cortes, los despuntes, las piezas especiales, los casquillos y los elementos auxiliares de montaje.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,084

0,040


Residuos generados:

0,084

0,040
