Viga prefabricada de hormigón armado
EPV010 Viga prefabricada de hormigón armado

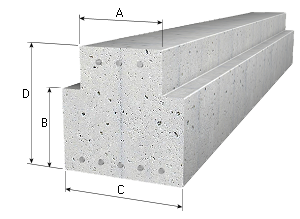

Viga prefabricada de hormigón armado tipo T invertida, de 30 cm de anchura de alma, 30 cm de altura de talón, 45 cm de anchura total y 45 cm de altura total, con un momento flector máximo de 360 kN·m.
Precio

236,17€

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Tipo de viga
Espesor del alma 'A' (cm)
Altura del talón 'B' (cm)
Anchura total 'C' (cm)
Altura total 'D' (cm)
Momento flector máximo (kN·m)

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt07pha030aaaa1

m

Viga prefabricada de hormigón armado tipo T invertida, de 30 cm de anchura de alma, 30 cm de altura de talón, 45 cm de anchura total y 45 cm de altura total, con un momento flector máximo de 360 kN·m, según UNE-EN 13225.

1,000

223,07

223,07


Subtotal materiales:

223,07

2



Equipo y maquinaria



mq07gte010c

h

Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 30 t y 27 m de altura máxima de trabajo.

0,058

75,04

4,35


Subtotal equipo y maquinaria:

4,35

3



Mano de obra



mo046

h

Oficial 1ª montador de estructura prefabricada de hormigón.

0,062

23,03

1,43

mo093

h

Ayudante montador de estructura prefabricada de hormigón.

0,123

21,86

2,69


Subtotal mano de obra:

4,12

4



Costes directos complementarios




%

Costes directos complementarios

2,000

231,54

4,63

Coste de mantenimiento decenal: 16,53€ en los primeros 10 años.

Costes directos (1+2+3+4):

236,17


Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 13225:2013

8.8.2014

8.8.2015

2+

Productos prefabricados de hormigón. Elementos estructurales lineales.


(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA EPV010: VIGA PREFABRICADA DE HORMIGÓN ARMADO.


CARACTERÍSTICAS TÉCNICAS

Viga prefabricada de hormigón armado tipo T invertida, de 30 cm de anchura de alma, 30 cm de altura de talón, 45 cm de anchura total y 45 cm de altura total, con un momento flector máximo de 360 kN·m.



CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida a ejes, según documentación gráfica de Proyecto.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo de las vigas. Izado y presentación de las vigas mediante grúa. Ajuste a su posición correcta y nivelación. Formación de la unión con los elementos de apoyo. Llenado y sellado de juntas. Montaje y desmontaje de apeos complementarios.


CONDICIONES DE TERMINACIÓN.

El conjunto será monolítico y transmitirá correctamente las cargas.



CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, a ejes, la longitud realmente ejecutada según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

2,856

1,904


Residuos generados:

2,856

1,904

17 02 03

Plástico.

0,075

0,125

17 02 01

Madera.

0,021

0,019


Envases:

0,096

0,144


Total residuos:

2,952

2,048
