Antepecho de fábrica
FDA005 Antepecho de fábrica
Antepecho de 1,25 m de altura, de 11 cm de espesor de fábrica de ladrillo cerámico hueco triple, para revestir, 33x16x11 cm, con juntas horizontales y verticales de 10 mm de espesor, recibida con mortero de cemento industrial, color gris, M-5, suministrado a granel; enfoscado en ambas caras con mortero de cemento industrial, color gris, M-5, suministrado a granel. Incluso pieza superior de coronación.
Precio

110,08€

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

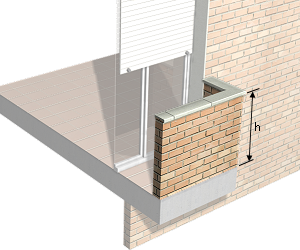

Altura del antepecho "h" (m)
Con pasamanos
Dimensiones (cm)
Mortero para albañilería
Aglomerante
Color
Aditivo
Categoría
Suministro
Espesor de las juntas (mm)
Juntas horizontales
Juntas verticales

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt04lvc010i

Ud

Ladrillo cerámico hueco triple, para revestir, 33x16x11 cm, para uso en fábrica protegida (pieza P), densidad 810 kg/m³, según UNE-EN 771-1.

22,313

0,62

13,83

mt08aaa010a

m³

Agua.

0,043

1,50

0,06

mt09mif010cb

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado a granel, según UNE-EN 998-2.

0,210

50,20

10,54

mt20ahp010j

m

Albardilla prefabricada de hormigón, con un ángulo de inclinación de 10°, de color blanco, en piezas de 500x200x50 mm, con goterón, para cubrición de muros, y anclaje metálico de acero inoxidable en su cara inferior.

1,050

9,91

10,41


Subtotal materiales:

34,84

2



Equipo y maquinaria



mq06mms010

h

Mezclador continuo con silo, para mortero industrial en seco, suministrado a granel.

0,925

1,94

1,79


Subtotal equipo y maquinaria:

1,79

3



Mano de obra



mo021

h

Oficial 1ª construcción en trabajos de albañilería.

2,020

22,13

44,70

mo078

h

Ayudante construcción en trabajos de albañilería.

1,010

21,02

21,23

mo114

h

Peón ordinario construcción en trabajos de albañilería.

0,258

20,78

5,36


Subtotal mano de obra:

71,29

4



Costes directos complementarios




%

Costes directos complementarios

2,000

107,92

2,16

Coste de mantenimiento decenal: 4,40€ en los primeros 10 años.

Costes directos (1+2+3+4):

110,08


Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería


(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA FDA005: ANTEPECHO DE FÁBRICA.


CARACTERÍSTICAS TÉCNICAS

Antepecho de 1,25 m de altura, de 11 cm de espesor de fábrica de ladrillo cerámico hueco triple, para revestir, 33x16x11 cm, con juntas horizontales y verticales de 10 mm de espesor, recibida con mortero de cemento industrial, color gris, M-5, suministrado a granel; enfoscado en ambas caras con mortero de cemento industrial, color gris, M-5, suministrado a granel. Incluso pieza superior de coronación.



NORMATIVA DE APLICACIÓN

Ejecución:

-



CTE. DB-HS Salubridad.

-



CTE. DB-SE-F Seguridad estructural: Fábrica.

-



NTE-FFL. Fachadas: Fábrica de ladrillos.



CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida a ejes, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que el paramento al que se tienen que fijar los anclajes tiene la suficiente resistencia.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Limpieza y preparación de la superficie de apoyo. Replanteo de la fábrica a realizar. Asiento de la primera hilada sobre capa de mortero. Colocación y aplomado de miras de referencia. Tendido de hilos entre miras. Colocación de plomos fijos en las aristas. Colocación de las piezas por hiladas a nivel. Replanteo de alineaciones y niveles. Ejecución de encuentros y pilastras. Enfoscado de paramentos.


CONDICIONES DE TERMINACIÓN.

El antepecho quedará monolítico, plano y aplomado.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la obra recién ejecutada frente a lluvias, heladas y temperaturas elevadas. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, a ejes, la longitud realmente ejecutada según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 02

Ladrillos.

2,062

1,650

17 01 01

Hormigón (hormigones, morteros y prefabricados).

4,128

2,752


Residuos generados:

6,190

4,402

17 02 03

Plástico.

0,030

0,050

17 02 01

Madera.

0,395

0,359


Envases:

0,425

0,409


Total residuos:

6,615

4,811
