Sistema ETICS de aislamiento térmico por el exterior de fachadas. Revestimiento con piezas de gres porcelánico. Colocación en capa fina
FSC010 Sistema ETICS de aislamiento térmico por el exterior de fachadas. Revestimiento con piezas de gres porcelánico. Colocación en capa fina
Aislamiento térmico por el exterior de fachadas, con sistema ETICS, compuesto por: panel rígido de poliestireno expandido, según UNE-EN 13163, de superficie lisa y mecanizado lateral recto, de color blanco, de 60 mm de espesor, fijado al soporte con mortero, aplicado manualmente y fijaciones mecánicas con taco de expansión de polietileno con clavo de acero; dos capas de regularización, cada una de ellas compuesta por mortero, aplicado manualmente, armado con malla de fibra de vidrio, antiálcalis, de 5x4 mm de luz de malla, de 0,6 mm de espesor y de 160 g/m² de masa superficial, intercalando entre ambas una capa del mismo mortero para mejorar la adherencia, aplicada con llana dentada; fijación mecánica de la malla de fibra de vidrio al soporte con taco de expansión de polietileno con clavo de acero. Revestimiento con piezas de gres porcelánico esmaltado, acabado pulido, de 200x200x10 mm, gama media, capacidad de absorción de agua E<0,5%, grupo BIa, según UNE-EN 14411, acabado pulido, de 200x200x10 mm, gama media, capacidad de absorción de agua E<0,5%, grupo BIa, según UNE-EN 14411. COLOCACIÓN: en capa fina y mediante doble encolado con adhesivo cementoso mejorado, C2 TE S2, según UNE-EN 12004, altamente deformable, con deslizamiento reducido y tiempo abierto ampliado. REJUNTADO: con mortero de juntas cementoso mejorado, con absorción de agua reducida y resistencia elevada a la abrasión tipo CG 2 W A, color blanco, en juntas de 3 mm de espesor. Incluso crucetas de PVC, perfiles de arranque de aluminio, perfiles de cierre superior de aluminio, perfiles de esquina de PVC con malla, masilla selladora monocomponente y cordón de espuma de polietileno expandido de celdas cerradas para sellado de juntas, mermas y roturas.

Rendimiento práctico de la aplicación
Aplicación
Espesor (mm)
Colocación
Aviso
La longitud de anclaje del taco de fijación seleccionado deberá incrementarse en 25 mm en soportes constituidos por muros de hormigón celular.
Mortero base
Aplicación
Malla de refuerzo
Acabado
Capacidad de absorción de agua (E) y clasificación, según UNE-EN 14411
Dimensiones (mm)
Espesor de la junta (mm)
1:
Perfil de arranque.
2:
Perfil de esquina.
3:
Perfil de cierre lateral.
4:
Perfil de esquina.
5:
Perfil para formación de goterones.
6:
Perfil de cierre superior.
Con perfil de arranque
Longitud (m)
Con perfil de cierre superior
Longitud (m)
Con perfil de esquina
Longitud (m)

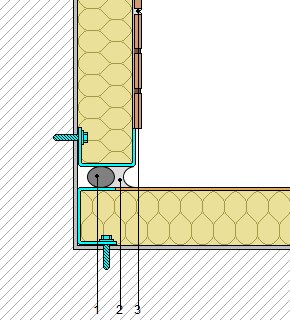

1:
Fondo de junta.
2:
Sellador de juntas.
3:
Sellador de juntas.
Sellador de juntas monocomponente
Diámetro (mm)
Seguridad y salud

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt28mop080f

m

Perfil de arranque de aluminio, de 60 mm de anchura, con goterón, para nivelación y soporte de los paneles aislantes de los sistemas de aislamiento térmico por el exterior sobre la línea de zócalo.

0,170

4,88

0,83

mt28mop085f

m

Perfil de cierre superior, de aluminio, de 60 mm de anchura, para coronación de los paneles aislantes de los sistemas de aislamiento térmico por el exterior.

0,170

18,70

3,18

mt28mop030ca

kg

Mortero tipo GP W2, según UNE-EN 998-1, impermeable al agua de lluvia, permeable al vapor de agua y no propagador de la llama, para aplicar con llana, para adherir los paneles aislantes y como capa base, previo amasado con agua.

13,500

0,75

10,13

mt16pep010ad

Panel rígido de poliestireno expandido, según UNE-EN 13163, de superficie lisa y mecanizado lateral recto, de color blanco, de 60 mm de espesor, con resistencia al envejecimiento y permeable al vapor de agua, resistencia térmica 1,58 m²K/W, conductividad térmica 0,038 W/(mK), Euroclase E de reacción al fuego según UNE-EN 13501-1.

1,050

9,23

9,69

mt16pep110m

Ud

Taco de expansión de polietileno, de 115 mm de longitud, con clavo de acero, para fijación de placas aislantes.

10,000

0,42

4,20

mt28mop050a

Malla de fibra de vidrio, antiálcalis, de 5x4 mm de luz de malla, de 0,6 mm de espesor, de 160 g/m² de masa superficial y de 1,1x50 m, para armar morteros.

2,200

1,63

3,59

mt28mop070b

m

Perfil de esquina de PVC con malla, para refuerzo de cantos.

0,300

1,39

0,42

mt09mcp007b

kg

Adhesivo cementoso mejorado, C2 TE S2, según UNE-EN 12004, altamente deformable, con deslizamiento reducido y tiempo abierto ampliado, color blanco, de dos componentes, a base de conglomerantes minerales, áridos seleccionados y resinas en dispersión, para la colocación en capa fina de piezas cerámicas, en revestimientos exteriores, especialmente en fachadas.

6,500

2,26

14,69

mt19abp100ecba

Piezas de gres porcelánico esmaltado, acabado pulido, de 200x200x10 mm, gama media, capacidad de absorción de agua E<0,5%, grupo BIa, según UNE-EN 14411.

1,050

33,07

34,72

mt09mcp020bB

kg

Mortero de juntas cementoso mejorado, con absorción de agua reducida y resistencia elevada a la abrasión, tipo CG2 W A, según UNE-EN 13888, color blanco, para juntas de 2 a 15 mm, a base de cemento de alta resistencia, áridos seleccionados, aditivos especiales y pigmentos, con efecto antimoho, antiverdín y preventivo de las eflorescencias, hidrorrepelente, especial para rejuntado de todo tipo de piezas cerámicas y piedras naturales en zonas de proliferación de microorganismos.

0,500

1,46

0,73

mt18acc100a

Ud

Kit de crucetas de PVC para garantizar un espesor de las juntas entre piezas de entre 1 y 20 mm, en revestimientos y pavimentos cerámicos.

0,350

2,40

0,84

mt15bas010a

m

Cordón de polietileno expandido de celdas cerradas, de sección circular de 6 mm de diámetro, para el relleno de fondo de junta.

0,170

0,06

0,01

mt15bas035a

Ud

Cartucho de masilla elastómera tixotrópica, monocomponente, a base de polímeros híbridos (MS), de color gris, de 600 ml, de alta adherencia, con elevadas propiedades elásticas, resistencia al envejecimiento y a los rayos UV, dureza Shore A aproximada de 25 y alargamiento en rotura > 600%, según UNE-EN ISO 11600.

0,020

8,24

0,16



Subtotal materiales:

83,19

2



Mano de obra



mo054

h

Oficial 1ª montador de aislamientos.

0,109

22,74

2,48

mo101

h

Ayudante montador de aislamientos.

0,109

21,02

2,29

mo024

h

Oficial 1ª alicatador.

1,530

22,13

33,86

mo062

h

Ayudante alicatador.

1,093

21,02

22,97



Subtotal mano de obra:

61,60

3



Costes directos complementarios




%

Costes directos complementarios

2,000

144,79

2,90

Coste de mantenimiento decenal: 29,05€ en los primeros 10 años.

Costes directos (1+2+3):

147,69



Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 998-1:2016

11.8.2017

11.8.2018

4

Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido.

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

EN 14411:2012

1.7.2013

1.7.2014

1/3/4

Baldosas cerámicas. Definiciones, clasificación, características, evaluación de la conformidad y marcado.



(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA FSC010: SISTEMA ETICS DE AISLAMIENTO TÉRMICO POR EL EXTERIOR DE FACHADAS. REVESTIMIENTO CON PIEZAS DE GRES PORCELÁNICO. COLOCACIÓN EN CAPA FINA.


CARACTERÍSTICAS TÉCNICAS

Aislamiento térmico por el exterior de fachadas, con sistema ETICS, compuesto por: panel rígido de poliestireno expandido, según UNE-EN 13163, de superficie lisa y mecanizado lateral recto, de color blanco, de 60 mm de espesor, fijado al soporte con mortero, aplicado manualmente y fijaciones mecánicas con taco de expansión de polietileno con clavo de acero; dos capas de regularización, cada una de ellas compuesta por mortero, aplicado manualmente, armado con malla de fibra de vidrio, antiálcalis, de 5x4 mm de luz de malla, de 0,6 mm de espesor y de 160 g/m² de masa superficial, intercalando entre ambas una capa del mismo mortero para mejorar la adherencia, aplicada con llana dentada; fijación mecánica de la malla de fibra de vidrio al soporte con taco de expansión de polietileno con clavo de acero. Revestimiento con piezas de gres porcelánico esmaltado, acabado pulido, de 200x200x10 mm, gama media, capacidad de absorción de agua E<0,5%, grupo BIa, según UNE-EN 14411, acabado pulido, de 200x200x10 mm, gama media, capacidad de absorción de agua E<0,5%, grupo BIa, según UNE-EN 14411. COLOCACIÓN: en capa fina y mediante doble encolado con adhesivo cementoso mejorado, C2 TE S2, según UNE-EN 12004, altamente deformable, con deslizamiento reducido y tiempo abierto ampliado. REJUNTADO: con mortero de juntas cementoso mejorado, con absorción de agua reducida y resistencia elevada a la abrasión tipo CG 2 W A, color blanco, en juntas de 3 mm de espesor. Incluso crucetas de PVC, perfiles de arranque de aluminio, perfiles de cierre superior de aluminio, perfiles de esquina de PVC con malla, masilla selladora monocomponente y cordón de espuma de polietileno expandido de celdas cerradas para sellado de juntas, mermas y roturas.



NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.


CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que el soporte tiene una dureza suficiente para que pueda servir de anclaje al sistema. No se aplicará en soportes saturados de agua, debiendo retrasar su aplicación hasta que los poros estén libres de agua.


AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 30°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.


DEL CONTRATISTA.

La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Preparación de la superficie soporte. Colocación de la malla de arranque. Colocación del perfil de arranque. Corte y preparación del aislamiento. Colocación del aislamiento sobre el paramento. Lijado de toda la superficie. Colocación del resto de perfiles. Resolución de los puntos singulares. Aplicación del mortero base y colocación de la malla de fibra de vidrio en la capa de regularización. Replanteo de los niveles, de la disposición de piezas y de las juntas. Corte y cajeado de las piezas. Preparación y aplicación del material de colocación. Formación de juntas de movimiento. Colocación de las piezas. Rejuntado. Sellado de juntas. Eliminación y limpieza del material sobrante. Limpieza final de la fachada.


CONDICIONES DE TERMINACIÓN.

Tendrá una perfecta adherencia al soporte y buen aspecto.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la ejecución de remates en los encuentros con paramentos y revestimientos u otros elementos recibidos en su superficie.
