Multiplexor
IAF085 Multiplexor

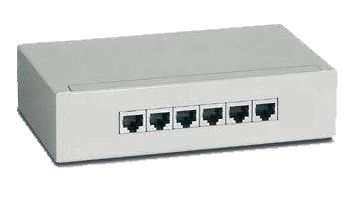

Multiplexor pasivo de 1 entrada y 6 salidas, con conectores hembra tipo RJ-45 de 8 contactos, categoría 6, color blanco y latiguillo de conexión de 0,5 m de longitud formado por cable rígido U/UTP no propagador de la llama de 4 pares de cobre, categoría 6, con conductor unifilar de cobre, aislamiento de polietileno y vaina exterior de PVC LSFH libre de halógenos, con baja emisión de humos y gases corrosivos y conector macho tipo RJ-45 de 8 contactos, categoría 6, en ambos extremos.

Multiplexor
Número de salidas
Latiguillo de conexión
Libre de halógenos

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt40mta060a

Ud

Multiplexor pasivo de 1 entrada y 6 salidas, con conectores hembra tipo RJ-45 de 8 contactos, categoría 6, color blanco.

1,000

19,19

19,19

mt40mta070b

Ud

Latiguillo de conexión de 0,5 m de longitud formado por cable rígido U/UTP no propagador de la llama de 4 pares de cobre, categoría 6, con conductor unifilar de cobre, aislamiento de polietileno y vaina exterior de PVC LSFH libre de halógenos, con baja emisión de humos y gases corrosivos y conector macho tipo RJ-45 de 8 contactos, categoría 6, en ambos extremos, según EN 50288-6-1.

1,000

6,23

6,23



Subtotal materiales:

25,42

2



Mano de obra



mo001

h

Oficial 1ª instalador de telecomunicaciones.

0,161

22,74

3,66



Subtotal mano de obra:

3,66

3



Costes directos complementarios




%

Costes directos complementarios

2,000

29,08

0,58

Coste de mantenimiento decenal: 7,42€ en los primeros 10 años.

Costes directos (1+2+3):

29,66



UNIDAD DE OBRA IAF085: MULTIPLEXOR.


CARACTERÍSTICAS TÉCNICAS

Multiplexor pasivo de 1 entrada y 6 salidas, con conectores hembra tipo RJ-45 de 8 contactos, categoría 6, color blanco y latiguillo de conexión de 0,5 m de longitud formado por cable rígido U/UTP no propagador de la llama de 4 pares de cobre, categoría 6, con conductor unifilar de cobre, aislamiento de polietileno y vaina exterior de PVC LSFH libre de halógenos, con baja emisión de humos y gases corrosivos y conector macho tipo RJ-45 de 8 contactos, categoría 6, en ambos extremos.



NORMATIVA DE APLICACIÓN

Instalación: Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones.


CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto y que la zona de ubicación está completamente terminada.



FASES DE EJECUCIÓN.

Colocación del multiplexor. Conexionado y comprobación de su correcto funcionamiento.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

0,286

0,381



Envases:

0,286

0,381
