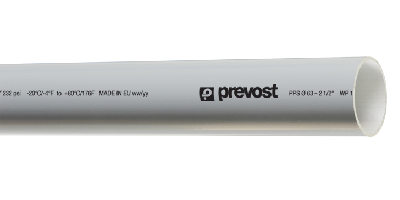

Tubería de aluminio extruido "PREVOST", para vacío
IHL641 Tubería de aluminio extruido "PREVOST", para vacío
Tubería para vacío formada por tubo de aluminio extruido de aleación 6063 con tratamiento térmico T6, acabado con pintura electrostática color gris RAL 7001, gama PPS, "PREVOST", de 16 mm de diámetro exterior y 1,3 mm de espesor, presión de trabajo de hasta 16 bar, con resistencia a los rayos UV, temperatura de trabajo entre -20°C y 80°C. Instalación en superficie. Incluso material auxiliar para montaje y sujeción a la obra, accesorios y piezas especiales.
Precio

14,20€

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Casa comercial
Documentación
PREVOST. Catálogo
Gama
Diámetro nominal exterior (mm)
Incremento del precio del tubo, en concepto de accesorios y piezas especiales
%

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt43pre410a

Ud

Material auxiliar para montaje y sujeción a la obra de las tuberías de aluminio extruido, "PREVOST", de 16 mm de diámetro exterior.

1,000

0,24

0,24

mt43pre012ag

m

Tubo de aluminio extruido de aleación 6063 con tratamiento térmico T6, acabado con pintura electrostática color gris RAL 7001, gama PPS, "PREVOST", de 16 mm de diámetro exterior y 1,3 mm de espesor, presión de trabajo de hasta 16 bar, con resistencia a los rayos UV, temperatura de trabajo entre -20°C y 80°C, según UNE-EN 573-3, suministrado en barras de 2,9 m de longitud, con el precio incrementado el 30% en concepto de accesorios y piezas especiales.

1,000

7,05

7,05


Subtotal materiales:

7,29

2



Mano de obra



mo008

h

Oficial 1ª fontanero.

0,140

24,64

3,45

mo107

h

Ayudante fontanero.

0,140

22,73

3,18


Subtotal mano de obra:

6,63

3



Costes directos complementarios




%

Costes directos complementarios

2,000

13,92

0,28

Coste de mantenimiento decenal: 0,95€ en los primeros 10 años.

Costes directos (1+2+3):

14,20


UNIDAD DE OBRA IHL641: TUBERÍA DE ALUMINIO EXTRUIDO "PREVOST", PARA VACÍO.


CARACTERÍSTICAS TÉCNICAS

Tubería para vacío formada por tubo de aluminio extruido de aleación 6063 con tratamiento térmico T6, acabado con pintura electrostática color gris RAL 7001, gama PPS, "PREVOST", de 16 mm de diámetro exterior y 1,3 mm de espesor, presión de trabajo de hasta 16 bar, con resistencia a los rayos UV, temperatura de trabajo entre -20°C y 80°C. Instalación en superficie. Incluso material auxiliar para montaje y sujeción a la obra, accesorios y piezas especiales.



CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación.


DEL CONTRATISTA.

Las instalaciones se ejecutarán por empresas instaladoras autorizadas para el ejercicio de la actividad.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación de tubos, accesorios y piezas especiales. Realización de pruebas de servicio.


CONDICIONES DE TERMINACIÓN.

La instalación tendrá resistencia mecánica. El conjunto será estanco.



PRUEBAS DE SERVICIO.

Prueba de resistencia mecánica y estanqueidad.

Normativa de aplicación: CTE. DB-HS Salubridad



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
