ZFV010

m²

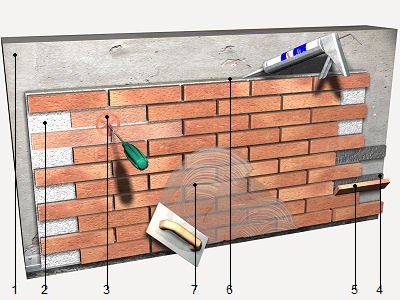

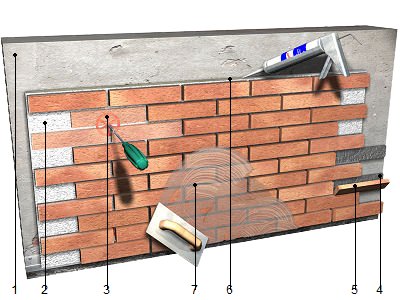

Sistema Veture de paneles prefabricados de aislamiento térmico por el exterior de fachada existente.

111,82€

Rehabilitación energética de fachada, mediante aislamiento térmico por el exterior, con el sistema Veture, formado por paneles aislantes prefabricados compuestos de plaquetas cerámicas de gres, color rojo, unidas a un panel rígido de poliestireno extruido, de 30 mm de espesor, fijados los paneles prefabricados al paramento soporte con tacos de poliamida, tornillos de acero cincado y dispositivos auxiliares de fijación; sellado de juntas entre paneles prefabricados con adhesivo de caucho de silicona; colocación de plaquetas individuales de unión entre paneles prefabricados con adhesivo cementoso mejorado, C2 TE S2, según UNE-EN 12004, altamente deformable, con deslizamiento reducido y tiempo abierto ampliado, y rejuntado final de las plaquetas con mortero, tipo CG2. Incluso piezas especiales. El precio no incluye la preparación de la superficie soporte.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12ppg010a

Ud

Panel prefabricado de 1240x600x48 mm, compuesto de plaquetas cerámicas de gres, según UNE-EN ISO 10545-11, color rojo, unidas a un panel rígido de poliestireno extruido, según UNE-EN 13164, de 30 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 0,9 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, según UNE-EN 13501-1, incluso dispositivos auxiliares de fijación y plaquetas individuales.

1,420

49,30

70,01

mt12ppg100a

Ud

Taco de poliamida y tornillo de acero cincado, de 8 mm de diámetro y 100 mm de longitud.

7,000

0,29

2,03

mt12ppg110

Ud

Cartucho de 310 cm³ de adhesivo de caucho de silicona.

0,500

6,92

3,46

mt09mcp100j

kg

Adhesivo cementoso mejorado, C2 TE S2, según UNE-EN 12004, altamente deformable, con deslizamiento reducido y tiempo abierto ampliado, color blanco, de un solo componente a base de cemento de alta resistencia, áridos seleccionados, aditivos y resinas sintéticas, para la colocación en capa fina de todo tipo de piezas cerámicas en paramentos verticales exteriores y pavimentos exteriores.

0,750

1,28

0,96

mt09mcr100a

kg

Mortero, tipo CG2, según UNE-EN 13888, para juntas de 5 a 30 mm, compuesto por cementos de alta resistencia, áridos seleccionados, pigmentos y aditivos específicos.

8,500

1,09

9,27

Subtotal materiales:

85,73

2

Mano de obra

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,546

22,74

12,42

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,546

21,02

11,48

Subtotal mano de obra:

23,90

3

Costes directos complementarios

%

Costes directos complementarios

2,000

109,63

2,19

Coste de mantenimiento decenal: 7,38€ en los primeros 10 años.

Costes directos (1+2+3):

111,82

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno extruido (XPS). Especificación.

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

UNIDAD DE OBRA ZFV010: SISTEMA VETURE DE PANELES PREFABRICADOS DE AISLAMIENTO TÉRMICO POR EL EXTERIOR DE FACHADA EXISTENTE.

CARACTERÍSTICAS TÉCNICAS

Rehabilitación energética de fachada, mediante aislamiento térmico por el exterior, con el sistema Veture, formado por paneles aislantes prefabricados compuestos de plaquetas cerámicas de gres, color rojo, unidas a un panel rígido de poliestireno extruido, de 30 mm de espesor, fijados los paneles prefabricados al paramento soporte con tacos de poliamida, tornillos de acero cincado y dispositivos auxiliares de fijación; sellado de juntas entre paneles prefabricados con adhesivo de caucho de silicona; colocación de plaquetas individuales de unión entre paneles prefabricados con adhesivo cementoso mejorado, C2 TE S2, según UNE-EN 12004, altamente deformable, con deslizamiento reducido y tiempo abierto ampliado, y rejuntado final de las plaquetas con mortero, tipo CG2. Incluso piezas especiales.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la preparación de la superficie soporte.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 03

Tejas y materiales cerámicos.

0,715

0,572

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,650

0,433

Residuos generados:

1,365

1,005

17 02 03

Plástico.

0,078

0,130

17 02 01

Madera.

0,024

0,022

Envases:

0,102

0,152

Total residuos:

1,467

1,157
