Barrera fija modular
UMQ040 Barrera fija modular
Barrera fija de acero laminado en caliente, módulo de 3000x868 mm, compuesta de barra longitudinal con acabado en color verde con textura férrea, apoyada sobre montantes previstos para anclaje mediante recibido en solera de hormigón y con señalización en color verde RAL 6018.
Precio

555,66€

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

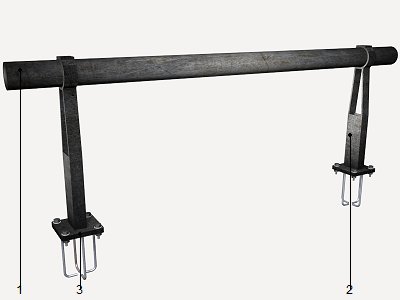

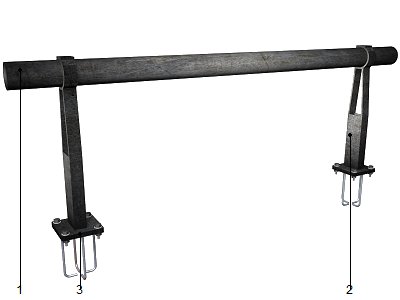

Nº de barras longitudinales
1:
Barra.
2:
Montantes.
3:
Anclajes.
Longitud (mm)
Color
Textura
Anclaje

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt10hmf010tLc

m³

Hormigón HM-20/P/20/X0, fabricado en central.

0,100

81,80

8,18

mt52mug615b

Ud

Placa de anclaje, para recibido de montante de barrera en solera de hormigón.

2,000

11,79

23,58

mt52mug620a

Ud

Barra longitudinal de acero laminado en caliente de 3000 mm de longitud, 100 mm de diámetro y 2 mm de espesor, con acabado en color verde con textura férrea, para apoyo entre montantes.

1,000

82,11

82,11

mt52mug630a

Ud

Montante para barrera de 868 mm de altura, realizado con pletina de acero laminado en caliente de 50x8 mm, con portaseñales de color verde.

2,000

193,05

386,10


Subtotal materiales:

499,97

2



Mano de obra



mo041

h

Oficial 1ª construcción de obra civil.

1,038

22,13

22,97

mo087

h

Ayudante construcción de obra civil.

1,038

21,02

21,82


Subtotal mano de obra:

44,79

3



Costes directos complementarios




%

Costes directos complementarios

2,000

544,76

10,90

Coste de mantenimiento decenal: 355,62€ en los primeros 10 años.

Costes directos (1+2+3):

555,66


UNIDAD DE OBRA UMQ040: BARRERA FIJA MODULAR.


CARACTERÍSTICAS TÉCNICAS

Barrera fija de acero laminado en caliente, módulo de 3000x868 mm, compuesta de barra longitudinal de 100 mm de diámetro y 3 mm de espesor, con acabado en color verde con textura férrea, apoyada sobre montantes de cierre de 868 mm de altura, de pletina de 50x8 mm, previstos para anclaje mediante recibido en solera de hormigón y con señalización en color verde RAL 6018. Protección del conjunto mediante galvanizado en caliente de gran resistencia antioxidante; tratamiento de desengrase y fosfatado; lacado al horno con poliéster ferrotexturado. Incluso solera de hormigón HM-20/P/20/X0 para anclaje de montantes y limpieza. Máxima adherencia del revestimiento exterior. Totalmente montada en obra.



NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

Montaje: CTE. DB-SUA Seguridad de utilización y accesibilidad.


CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto y que la zona de ubicación está completamente terminada.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo de alineaciones y niveles. Ejecución de la base de hormigón. Colocación y fijación de las piezas.


CONDICIONES DE TERMINACIÓN.

La fijación será adecuada.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, lluvias, heladas y temperaturas elevadas.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,321

0,214

17 04 05

Hierro y acero.

0,033

0,016


Residuos generados:

0,354

0,230

17 02 03

Plástico.

0,080

0,133


Envases:

0,080

0,133


Total residuos:

0,434

0,363
