Viga de hormigón armado.

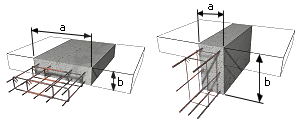

EHV010 Viga de hormigón armado.
Viga descolgada, recta, de hormigón armado, de 40x60 cm, realizada con hormigón HA-25/F/20/XC2 fabricado en central, y vertido con cubilote, y acero UNE-EN 10080 B 500 S, con una cuantía aproximada de 150 kg/m³; montaje y desmontaje del sistema de encofrado, con acabado tipo industrial para revestir, en planta de hasta 3 m de altura libre, formado por: superficie encofrante de tableros de madera tratada, reforzados con varillas y perfiles, amortizables en 25 usos; estructura soporte horizontal de sopandas metálicas y accesorios de montaje, amortizables en 150 usos y estructura soporte vertical de puntales metálicos, amortizables en 150 usos. Incluso alambre de atar, separadores y líquido desencofrante, para evitar la adherencia del hormigón al encofrado.

Anchura "a" (cm)
Canto "b" (cm)
Casa comercial
Tipo de vertido
Clases de exposición (Art. 27 Código Estructural)
Riesgo de corrosión
Ataque por el hielo/deshielo
Ataque químico
Ataque por erosión
Resistencia (N/mm²)
Tamaño máximo del árido (mm)
Consistencia
Con aditivo hidrófugo
Excesos sobre volumen teórico de hormigón (%)
Cuantía de acero (kg/m³)
Elaboración y montaje de la ferralla
Tipo de acero
Separadores de armaduras
Repercusión de separadores (nº de separadores/m³)
Altura libre de planta
Viga
Tipo
Posición
Acabado del hormigón
Sistema de encofrado
Superficie encofrante
Número de usos
Estructura soporte horizontal
Número de usos
Estructura soporte vertical
Puntales
Número de puntales (ud/m²)
Número de usos
Desencofrante
Casa comercial
Rendimiento (l/m²)

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt08eft030a

Tablero de madera tratada, de 22 mm de espesor, reforzado con varillas y perfiles.

0,192

45,50

8,74

mt08eva030

Estructura soporte para encofrado recuperable, compuesta de: sopandas metálicas y accesorios de montaje.

0,032

102,00

3,26

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,111

19,25

2,14

mt08cim030b

Madera de pino.

0,013

355,50

4,62

mt08var060

kg

Puntas de acero de 20x100 mm.

0,167

8,75

1,46

mt08dba010d

l

Agente desmoldeante, a base de aceites especiales, emulsionable en agua, para encofrados metálicos, fenólicos o de madera.

0,125

1,80

0,23

mt07aco020c

Ud

Separador homologado para vigas.

4,000

0,09

0,36

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

150,000

1,60

240,00

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

1,350

1,50

2,03

mt10haf010ctms

Hormigón HA-25/F/20/XC2, fabricado en central.

1,050

92,20

96,81



Subtotal materiales:

359,65

2



Mano de obra



mo044

h

Oficial 1ª encofrador.

2,083

23,03

47,97

mo091

h

Ayudante encofrador.

2,083

21,86

45,53

mo043

h

Oficial 1ª ferrallista.

1,200

23,03

27,64

mo090

h

Ayudante ferrallista.

1,200

21,86

26,23

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,340

23,03

7,83

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

1,370

21,86

29,95



Subtotal mano de obra:

185,15

3



Costes directos complementarios




%

Costes directos complementarios

2,000

544,80

10,90

Coste de mantenimiento decenal: 38,90€ en los primeros 10 años.

Costes directos (1+2+3):

555,70



UNIDAD DE OBRA EHV010: VIGA DE HORMIGÓN ARMADO.


CARACTERÍSTICAS TÉCNICAS

Viga descolgada, recta, de hormigón armado, de 40x60 cm, realizada con hormigón HA-25/F/20/XC2 fabricado en central, y vertido con cubilote, y acero UNE-EN 10080 B 500 S, con una cuantía aproximada de 150 kg/m³; montaje y desmontaje del sistema de encofrado, con acabado tipo industrial para revestir, en planta de hasta 3 m de altura libre, formado por: superficie encofrante de tableros de madera tratada, reforzados con varillas y perfiles, amortizables en 25 usos; estructura soporte horizontal de sopandas metálicas y accesorios de montaje, amortizables en 150 usos y estructura soporte vertical de puntales metálicos, amortizables en 150 usos. Incluso alambre de atar, separadores y líquido desencofrante, para evitar la adherencia del hormigón al encofrado.



NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón:

-



Código Estructural.


Ejecución:

-



NTE-EHV. Estructuras de hormigón armado: Vigas.


Montaje y desmontaje del sistema de encofrado:

-



Código Estructural.

-



NTE-EME. Estructuras de madera: Encofrados.



CRITERIO DE MEDICIÓN EN PROYECTO

Volumen medido según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se habrán señalado los niveles de la planta a realizar sobre los pilares ya realizados.


AMBIENTALES.

Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C.


DEL CONTRATISTA.

Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Montaje del sistema de encofrado. Colocación de las armaduras con separadores homologados. Vertido y compactación del hormigón. Curado del hormigón. Desmontaje del sistema de encofrado.


CONDICIONES DE TERMINACIÓN.

El conjunto será monolítico y transmitirá correctamente las cargas.



CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el volumen realmente ejecutado según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

3,057

2,779

17 04 05

Hierro y acero.

2,229

1,061

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,008

0,005

17 01 01

Hormigón (hormigones, morteros y prefabricados).

3,189

2,126



Residuos generados:

8,483

5,972

15 01 01

Envases de papel y cartón.

0,288

0,384

15 01 04

Envases metálicos.

0,005

0,008



Envases:

0,293

0,392



Total residuos:

8,776

6,364
