| Muro de carga de fábrica armada, de bloque de hormigón | ||
| FEA020 | Muro de carga de fábrica armada, de bloque de hormigón | |
|

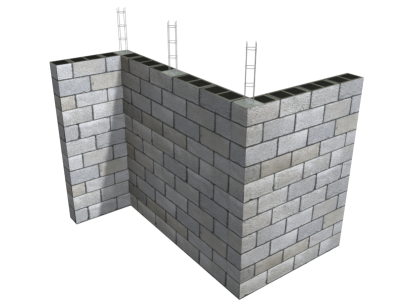

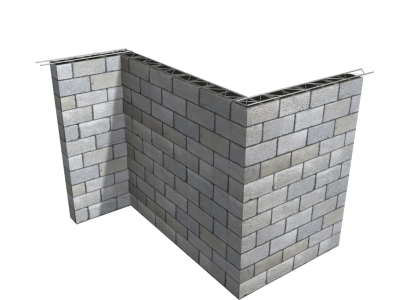

Muro de carga de 15 cm de espesor de fábrica armada de bloque de hormigón, liso estándar, color gris, 40x20x15 cm, resistencia normalizada R10 (10 N/mm²), para revestir, con juntas horizontales y verticales de 10 mm de espesor, junta rehundida, recibida con mortero de cemento industrial, color gris, M-7,5, suministrado a granel, con piezas especiales tales como medios bloques, bloques de esquina y bloques en "U" en formación de zunchos horizontales y dinteles, reforzado con hormigón de relleno, HA-25/B/12/XC2, preparado en obra, vertido con medios manuales, volumen 0,015 m³/m², en dinteles, zunchos horizontales y zunchos verticales; y acero UNE-EN 10080 B 500 S, cuantía 0,6 kg/m²; armadura de tendel prefabricada de acero galvanizado en caliente con recubrimiento de resina epoxi, de 3,7 mm de diámetro y de 75 mm de anchura, rendimiento 2,45 m/m². | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA FEA020: MURO DE CARGA DE FÁBRICA ARMADA, DE BLOQUE DE HORMIGÓN.
CARACTERÍSTICAS TÉCNICAS
Muro de carga de 15 cm de espesor de fábrica armada de bloque de hormigón, liso estándar, color gris, 40x20x15 cm, resistencia normalizada R10 (10 N/mm²), para revestir, con juntas horizontales y verticales de 10 mm de espesor, junta rehundida, recibida con mortero de cemento industrial, color gris, M-7,5, suministrado a granel, con piezas especiales tales como medios bloques, bloques de esquina y bloques en "U" en formación de zunchos horizontales y dinteles, reforzado con hormigón de relleno, HA-25/B/12/XC2, preparado en obra, vertido con medios manuales, volumen 0,015 m³/m², en dinteles, zunchos horizontales y zunchos verticales; y acero UNE-EN 10080 B 500 S, cuantía 0,6 kg/m²; armadura de tendel prefabricada de acero galvanizado en caliente con recubrimiento de resina epoxi, de 3,7 mm de diámetro y de 75 mm de anchura, rendimiento 2,45 m/m².
NORMATIVA DE APLICACIÓN
Elaboración, transporte y puesta en obra del hormigón:
- |
Código Estructural. |
Ejecución:
- |
CTE. DB-SE-F Seguridad estructural: Fábrica. |
- |
NTE-EFB. Estructuras: Fábrica de bloques. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 2 m².
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que el plano de apoyo tiene la resistencia necesaria, es horizontal, y presenta una superficie limpia.
AMBIENTALES.
Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 35°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Limpieza y preparación de la superficie soporte. Replanteo, planta a planta. Colocación y aplomado de miras de referencia. Tendido de hilos entre miras. Colocación de plomos fijos en las aristas. Colocación de las piezas por hiladas a nivel. Colocación de las armaduras de tendel prefabricadas entre hiladas. Colocación de armaduras en los huecos de las piezas, zunchos horizontales y dinteles. Preparación del hormigón. Vertido, vibrado y curado del hormigón. Realización de todos los trabajos necesarios para la resolución de huecos. Limpieza.
CONDICIONES DE TERMINACIÓN.
La fábrica quedará monolítica, estable frente a esfuerzos horizontales, plana y aplomada. Tendrá una composición uniforme en toda su altura y buen aspecto.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá la obra recién ejecutada frente a lluvias, heladas y temperaturas elevadas. Se evitará el vertido sobre la fábrica de productos que puedan ocasionar falta de adherencia con el posterior revestimiento. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 2 m².
