FEA040 |
m² |

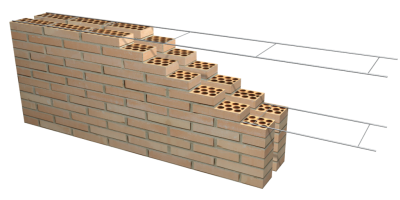

Muro capuchino de fábrica armada, de ladrillo cerámico cara vista, con armadura de tendel. |
135,80€ |
Muro capuchino de 11,5+6+11,5 cm de espesor de fábrica armada compuesto por hoja exterior de 11,5 cm de espesor, de fábrica de ladrillo cerámico cara vista perforado hidrofugado, color Salmón, acabado liso, 24x11,5x5 cm, resistencia a compresión 20 N/mm², con juntas de 10 mm de espesor, junta rehundida, recibida con mortero de cemento industrial, color gris, M-7,5, suministrado a granel y hoja interior de 11,5 cm de espesor, de fábrica de ladrillo cerámico cara vista perforado hidrofugado, color Salmón, acabado liso, 24x11,5x5 cm, resistencia a compresión 20 N/mm², con juntas de 10 mm de espesor, junta rehundida, recibida con mortero de cemento industrial, color gris, M-7,5, suministrado a granel; separadas por una cámara de aire de 6 cm de espesor y reforzadas con armadura de tendel prefabricada de acero galvanizado en caliente, de 5 mm de diámetro y 250 mm de anchura, colocada en hiladas cada 40 cm aproximadamente y como mínimo en arranque de la fábrica sobre forjado, bajo vierteaguas y sobre cargadero de huecos. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt05plt010nb |
Ud |
Ladrillo cerámico cara vista perforado hidrofugado, color Salmón, acabado liso, 24x11,5x5 cm, para uso en fábrica no protegida (pieza U), categoría I, resistencia a compresión 20 N/mm², densidad 1700 kg/m³, según UNE-EN 771-1. |
140,700 |
0,25 |
35,18 |
mt08aaa010a |
m³ |
Agua. |
0,018 |
1,50 |
0,03 |
mt09mif010db |
t |
Mortero industrial para albañilería, de cemento, color gris, categoría M-7,5 (resistencia a compresión 7,5 N/mm²), suministrado a granel, según UNE-EN 998-2. |
0,097 |
53,90 |
5,23 |
mt07aae010lbO |
m |
Armadura de tendel prefabricada de acero galvanizado en caliente, de 5 mm de diámetro, 250 mm de anchura y 2,70 m de longitud, con geometría diseñada para permitir el solape y ganchos para dinteles y esquineras. Según UNE-EN 845-3. |
2,500 |
6,07 |
15,18 |
Subtotal materiales: |
55,62 |
||||
2 |
Equipo y maquinaria |
||||
mq06mms010 |
h |
Mezclador continuo con silo, para mortero industrial en seco, suministrado a granel. |
0,368 |
1,94 |
0,71 |
Subtotal equipo y maquinaria: |
0,71 |
||||
3 |
Mano de obra |
||||
mo021 |
h |
Oficial 1ª construcción en trabajos de albañilería. |
1,680 |
22,13 |
37,18 |
mo114 |
h |
Peón ordinario construcción en trabajos de albañilería. |
1,680 |
20,78 |
34,91 |
mo043 |
h |
Oficial 1ª ferrallista. |
0,105 |
23,03 |
2,42 |
mo090 |
h |
Ayudante ferrallista. |
0,105 |
21,86 |
2,30 |
Subtotal mano de obra: |
76,81 |
||||
4 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
133,14 |
2,66 |
|
Coste de mantenimiento decenal: 6,79€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
135,80 |
Referencia y título de la norma |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
EN 771-1:2011+A1:2015 |
10.6.2016 |
10.6.2017 |
2+/4 |
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida. |
|||
EN 998-2:2016 |
11.8.2017 |
11.8.2018 |
2+/4 |
Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería |
|||
EN 845-3:2013+A1:2016 |
10.3.2017 |
10.3.2018 |
3 |
Especificación de componentes auxiliares para fábricas de albañilería. Parte 3: Armaduras de junta de tendel de malla de acero. |
(a) Fecha de aplicabilidad de la norma armonizada
(b) Fecha en que finaliza el período de coexistencia
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA FEA040: MURO CAPUCHINO DE FÁBRICA ARMADA, DE LADRILLO CERÁMICO CARA VISTA, CON ARMADURA DE TENDEL. CARACTERÍSTICAS TÉCNICAS Muro capuchino de 11,5+6+11,5 cm de espesor de fábrica armada compuesto por hoja exterior de 11,5 cm de espesor, de fábrica de ladrillo cerámico cara vista perforado hidrofugado, color Salmón, acabado liso, 24x11,5x5 cm, resistencia a compresión 20 N/mm², con juntas de 10 mm de espesor, junta rehundida, recibida con mortero de cemento industrial, color gris, M-7,5, suministrado a granel y hoja interior de 11,5 cm de espesor, de fábrica de ladrillo cerámico cara vista perforado hidrofugado, color Salmón, acabado liso, 24x11,5x5 cm, resistencia a compresión 20 N/mm², con juntas de 10 mm de espesor, junta rehundida, recibida con mortero de cemento industrial, color gris, M-7,5, suministrado a granel; separadas por una cámara de aire de 6 cm de espesor y reforzadas con armadura de tendel prefabricada de acero galvanizado en caliente, de 5 mm de diámetro y 250 mm de anchura, colocada en hiladas cada 40 cm aproximadamente y como mínimo en arranque de la fábrica sobre forjado, bajo vierteaguas y sobre cargadero de huecos. NORMATIVA DE APLICACIÓN Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que el plano de apoyo tiene la resistencia necesaria, es horizontal, y presenta una superficie limpia. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 35°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte. Replanteo, planta a planta. Colocación y aplomado de miras de referencia. Tendido de hilos entre miras. Colocación de plomos fijos en las aristas. Colocación de las piezas por hiladas a nivel. Repaso de juntas y limpieza del paramento. Colocación de las armaduras de tendel prefabricadas entre hiladas. Limpieza. CONDICIONES DE TERMINACIÓN. La fábrica quedará monolítica, estable frente a esfuerzos horizontales, plana y aplomada. Tendrá una composición uniforme en toda su altura y buen aspecto. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá la obra recién ejecutada frente a lluvias, heladas y temperaturas elevadas. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 1 m². |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 01 02 |
Ladrillos. |
7,534 |
6,027 |
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
1,833 |
1,222 |
17 04 05 |
Hierro y acero. |
0,004 |
0,002 |
Residuos generados: |
9,371 |
7,251 |
|
17 02 03 |
Plástico. |
0,161 |
0,268 |
17 02 01 |
Madera. |
0,281 |
0,255 |
Envases: |
0,442 |
0,524 |
|
Total residuos: |
9,813 |
7,775 |
