FAS005

m²

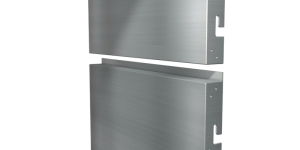

Revestimiento exterior de fachada ventilada, de paneles composite.

118,88€

Revestimiento exterior de fachada ventilada, de paneles composite de 2000 a 6800 mm de longitud, 1000 mm de altura y 4 mm de espesor, compuestos por dos láminas de aleación de aluminio EN AW-5005-A H22, de 0,5 mm de espesor, lacadas con PVDF por su cara exterior, acabado mate, con film de protección de plástico, unidas por un núcleo central mineral, de 3 mm de espesor, Euroclase B-s1, d0 de reacción al fuego, en forma de bandejas; colocación en posición vertical mediante el sistema de anclaje oculto con piezas de cuelgue, sobre subestructura soporte de aluminio extruido. Incluso piezas de neopreno para evitar los puentes térmicos y tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. El precio no incluye el aislamiento térmico.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12pra010ob

m²

Panel composite de 2000 a 6800 mm de longitud, 1000 mm de altura y 4 mm de espesor, compuesto por dos láminas de aleación de aluminio EN AW-5005-A H22, de 0,5 mm de espesor, lacadas con PVDF por su cara exterior, acabado mate, con film de protección de plástico, unidas por un núcleo central mineral, de 3 mm de espesor, Euroclase B-s1, d0 de reacción al fuego según UNE-EN 13501-1, conformando una bandeja vertical con pliegues de 50 mm en sus lados verticales y doble pliegue en sus lados horizontales, rigidizando las esquinas por el interior mediante pletinas de aluminio o angulares, a lo largo de los pliegues verticales cada 500 mm de longitud como máximo; con ranuras de cuelgue reforzadas por el interior de la bandeja con pletinas de aluminio, refuerzos dispuestos a lo largo de los pliegues horizontales y refuerzos intermedios adheridos a su cara trasera; con piezas de cuelgue de acero inoxidable para la fijación del revestimiento a la subestructura soporte; con el precio incrementado el 5% en concepto de piezas especiales para la resolución de puntos singulares.

1,000

47,80

47,80

mt12pra100b

m²

Subestructura soporte, para la sustentación del revestimiento exterior, mediante el sistema de anclaje oculto con piezas de cuelgue, formada por perfiles verticales en U, de aluminio extruido de aleación EN AW-6063 T6 de 4 m de longitud máxima y escuadras de carga y escuadras de apoyo; con piezas de neopreno para evitar los puentes térmicos, tirafondos de acero inoxidable A2 y tacos de nylon para la fijación de los perfiles a la hoja principal y anclajes mecánicos de expansión, de acero inoxidable A2 para la fijación de los perfiles al forjado.

1,000

30,86

30,86

Subtotal materiales:

78,66

2

Mano de obra

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,840

22,74

19,10

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,840

21,02

17,66

Subtotal mano de obra:

36,76

3

Costes directos complementarios

%

Costes directos complementarios

3,000

115,42

3,46

Coste de mantenimiento decenal: 20,21€ en los primeros 10 años.

Costes directos (1+2+3):

118,88

UNIDAD DE OBRA FAS005: REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA, DE PANELES COMPOSITE.

CARACTERÍSTICAS TÉCNICAS

Revestimiento exterior de fachada ventilada, de paneles composite de 2000 a 6800 mm de longitud, 1000 mm de altura y 4 mm de espesor, compuestos por dos láminas de aleación de aluminio EN AW-5005-A H22, de 0,5 mm de espesor, lacadas con PVDF por su cara exterior, acabado mate, con film de protección de plástico, unidas por un núcleo central mineral, de 3 mm de espesor, Euroclase B-s1, d0 de reacción al fuego, en forma de bandejas; colocación en posición vertical mediante el sistema de anclaje oculto con piezas de cuelgue, sobre subestructura soporte de aluminio extruido. Incluso piezas de neopreno para evitar los puentes térmicos y tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye el aislamiento térmico.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,182

0,121

17 04 02

Aluminio.

0,072

0,048

Residuos generados:

0,254

0,169

15 01 01

Envases de papel y cartón.

0,048

0,064

17 02 03

Plástico.

1,032

1,720

Envases:

1,080

1,784

Total residuos:

1,334

1,953
