FAS010

m²

Revestimiento exterior de fachada ventilada, de paneles composite. Sistema "CORTIZO".

226,81€

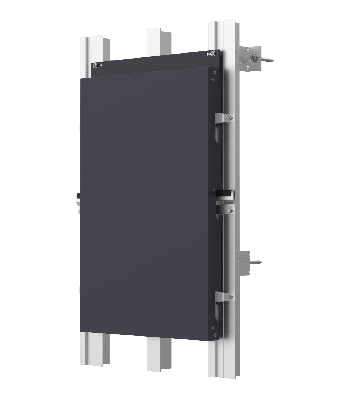

Revestimiento exterior de fachada ventilada, de paneles composite Stacbond FR "CORTIZO", de 4 mm de espesor total, formados por una lámina de aluminio en la cara interior de 0,5 mm de espesor y una lámina exterior de aleación de aluminio EN AW-5005, con acabado lacado, con una capa de PVDF Kynar de 22 a 40 micras de espesor, pretratamiento libre de cloro en ambas láminas, y núcleo intermedio de baja densidad, de 3 mm de espesor, Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, en forma de bandejas; colocación en posición vertical mediante el sistema de anclaje oculto con piezas de cuelgue STB-CH, sobre subestructura soporte de aleación de aluminio. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. El precio no incluye el aislamiento térmico.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12prc010aaa1b

m²

Panel composite Stacbond FR "CORTIZO", de 4 mm de espesor total, formado por una lámina de aluminio en la cara interior de 0,5 mm de espesor y una lámina exterior de aleación de aluminio EN AW-5005, con acabado lacado, con una capa de PVDF Kynar de 22 a 40 micras de espesor, pretratamiento libre de cloro en ambas láminas, y núcleo intermedio de baja densidad, de 3 mm de espesor, Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, conformando una bandeja vertical, con DIT Plus del Instituto Eduardo Torroja nº 553p; colocación en posición vertical en fachadas ventiladas de superficie menor de 250 m² y porcentaje de huecos menor del 30% mediante el sistema de anclaje oculto con piezas de cuelgue STB-CH, sobre subestructura soporte formada por: perfiles verticales en T de aluminio extruido de aleación 6063 con tratamiento térmico T5 o T6 y escuadras de carga y escuadras de apoyo, en L, de aluminio extruido; con tirafondos de acero inoxidable A2 y tacos de nylon para la fijación de los perfiles a la hoja principal, anclajes mecánicos de expansión, de acero inoxidable A2 para la fijación de los perfiles al forjado y piezas de cuelgue de aluminio extruido de aleación 6063 con tratamiento térmico T4 y T6, acabado natural, y piezas de protección de PVC, para la fijación del revestimiento a la subestructura soporte; con el precio incrementado el 5% en concepto de piezas especiales para la resolución de puntos singulares.

1,000

183,44

183,44

Subtotal materiales:

183,44

2

Mano de obra

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,840

22,74

19,10

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,840

21,02

17,66

Subtotal mano de obra:

36,76

3

Costes directos complementarios

%

Costes directos complementarios

3,000

220,20

6,61

Coste de mantenimiento decenal: 38,56€ en los primeros 10 años.

Costes directos (1+2+3):

226,81

UNIDAD DE OBRA FAS010: REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA, DE PANELES COMPOSITE. SISTEMA "CORTIZO".

CARACTERÍSTICAS TÉCNICAS

Revestimiento exterior de fachada ventilada, de paneles composite Stacbond FR "CORTIZO", de 4 mm de espesor total, formados por una lámina de aluminio en la cara interior de 0,5 mm de espesor y una lámina exterior de aleación de aluminio EN AW-5005, con acabado lacado, con una capa de PVDF Kynar de 22 a 40 micras de espesor, pretratamiento libre de cloro en ambas láminas, y núcleo intermedio de baja densidad, de 3 mm de espesor, Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, en forma de bandejas; colocación en posición vertical mediante el sistema de anclaje oculto con piezas de cuelgue STB-CH, sobre subestructura soporte de aleación de aluminio. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye el aislamiento térmico.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,283

0,189

Residuos generados:

0,283

0,189

15 01 01

Envases de papel y cartón.

0,048

0,064

17 02 03

Plástico.

1,009

1,682

Envases:

1,057

1,746

Total residuos:

1,340

1,934
