FMY010

m²

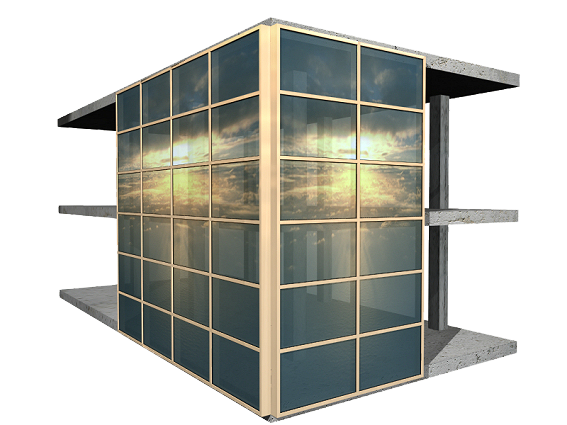

Sistema "CORTIZO" de muro cortina de aluminio.

418,37€

Muro cortina de aluminio realizado mediante el sistema Fachada ST 52, de "CORTIZO", con estructura portante calculada para una sobrecarga máxima debida a la acción del viento de 60 kg/m², compuesta por una retícula con una separación entre montantes de 150 cm y una distancia entre ejes del forjado o puntos de anclaje de 300 cm, comprendiendo 3 divisiones entre plantas. Montantes de sección 175x52 mm, anodizado; travesaños de 70,5x52 mm (Iy=23,46 cm4), anodizado; perfil bastidor sin rotura de puente térmico, anodizado; con cerramiento compuesto de: un 40% de superficie opaca con acristalamiento exterior, (antepechos, cantos de forjado y falsos techos), formada por panel de chapa de aluminio, de 9 mm de espesor total, acabado lacado color blanco, formado por lámina de aluminio de 0,7 mm y alma aislante de poliestireno extruido (densidad 35 kg/m³) y vidrio templado de control solar, de color, de 10 mm de espesor, clasificación de prestaciones 1C1; un 60% de superficie transparente fija realizada con doble acristalamiento templado de control solar, conjunto formado por vidrio exterior templado, de control solar, color azul de 6 mm, cámara de aire deshidratada con perfil separador de aluminio y doble sellado perimetral con silicona, de 6 mm, y vidrio interior Float incoloro de 6 mm de espesor; 18 mm de espesor total. Incluso accesorios de muros cortina para el sistema Fachada ST 52 "CORTIZO"; silicona neutra Elastosil 605 "SIKA" para el sellado de la zona opaca; anclajes de fijación de acero, compuestos por placa unida al forjado y angular para fijación de montantes al edificio; chapa de aluminio de 1,5 mm de espesor para la realización de los remates de muro a obra.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt25mcc010p

m

Montante de aluminio, "CORTIZO", de 175x52 mm (Ix= 1171,67 cm4), acabado anodizado, incluso junta central de estanqueidad y juntas interiores de montante, provisto de canal de desagüe y ventilación.

0,667

77,79

51,89

mt25mcc020a

m

Travesaño de aluminio, "CORTIZO", de 70,5x52 mm (Iy = 23,46 cm4), acabado anodizado, incluso junta central de estanqueidad y juntas interiores de travesaño, provisto de canal de desagüe y ventilación.

1,333

38,29

51,04

mt25mcc030a

m

Perfil bastidor de aluminio, sistema Fachada ST 52, "CORTIZO", acabado anodizado, incluso perfil anodizado especial para el pegado del vidrio y junta exterior de la hoja.

3,333

10,40

34,66

mt25mcc100a

Ud

Repercusión, por m², de accesorios de muros cortina para el sistema Fachada ST 52 "CORTIZO", elementos de anclaje y sujeción y remates a obra.

1,000

20,63

20,63

mt21veg040yaca

m²

Doble acristalamiento templado de control solar, color azul, 6/6/6, conjunto formado por vidrio exterior templado, de control solar, color azul de 6 mm, cámara de aire deshidratada con perfil separador de aluminio y doble sellado perimetral, de 6 mm, y vidrio interior Float incoloro de 6 mm de espesor; 18 mm de espesor total.

0,604

126,71

76,53

mt25mco045a

m²

Panel de chapa de aluminio, de 9 mm de espesor total, acabado lacado color blanco, formado por lámina de aluminio de 0,7 mm y alma aislante de poliestireno extruido (densidad 35 kg/m³).

0,402

27,16

10,92

mt21vtt030f

m²

Vidrio de silicato sodocálcico templado de control solar, de color, de 10 mm de espesor, clasificación de prestaciones 1C1, según UNE-EN 12600. Según UNE-EN 12150-1.

0,402

81,10

32,60

mt21sik020a

Ud

Cartucho de silicona sintética incolora Elastosil-605-S "SIKA", de 310 ml (rendimiento aproximado en juntas de estanqueidad de 2 m por cartucho).

1,050

2,67

2,80

mt21sik020b

Ud

Cartucho de silicona sintética de color Elastosil-605-S "SIKA", de 310 ml (rendimiento aproximado en juntas de estanqueidad de 2 m por cartucho).

0,700

2,67

1,87

mt21sik030

Ud

Repercusión por m² de sellador estructural bicomponente a base de silicona Elastosil SG-500 "SIKA".

0,630

21,00

13,23

mt21vva021

Ud

Material auxiliar para la colocación de vidrios.

1,000

1,26

1,26

Subtotal materiales:

297,43

2

Mano de obra

mo018

h

Oficial 1ª cerrajero.

0,700

22,42

15,69

mo059

h

Ayudante cerrajero.

1,100

21,06

23,17

mo049

h

Oficial 1ª montador de muro cortina.

1,400

22,74

31,84

mo096

h

Ayudante montador de muro cortina.

2,000

21,02

42,04

Subtotal mano de obra:

112,74

3

Costes directos complementarios

%

Costes directos complementarios

2,000

410,17

8,20

Coste de mantenimiento decenal: 75,31€ en los primeros 10 años.

Costes directos (1+2+3):

418,37

UNIDAD DE OBRA FMY010: SISTEMA "CORTIZO" DE MURO CORTINA DE ALUMINIO.

CARACTERÍSTICAS TÉCNICAS

Muro cortina de aluminio realizado mediante el sistema Fachada ST 52, de "CORTIZO", con estructura portante calculada para una sobrecarga máxima debida a la acción del viento de 60 kg/m², compuesta por una retícula con una separación entre montantes de 150 cm y una distancia entre ejes del forjado o puntos de anclaje de 300 cm, comprendiendo 3 divisiones entre plantas. Montantes de sección 175x52 mm, anodizado; travesaños de 70,5x52 mm (Iy=23,46 cm4), anodizado; perfil bastidor sin rotura de puente térmico, anodizado; con cerramiento compuesto de: un 40% de superficie opaca con acristalamiento exterior, (antepechos, cantos de forjado y falsos techos), formada por panel de chapa de aluminio, de 9 mm de espesor total, acabado lacado color blanco, formado por lámina de aluminio de 0,7 mm y alma aislante de poliestireno extruido (densidad 35 kg/m³) y vidrio templado de control solar, de color, de 10 mm de espesor, clasificación de prestaciones 1C1; un 60% de superficie transparente fija realizada con doble acristalamiento templado de control solar, conjunto formado por vidrio exterior templado, de control solar, color azul de 6 mm, cámara de aire deshidratada con perfil separador de aluminio y doble sellado perimetral con silicona, de 6 mm, y vidrio interior Float incoloro de 6 mm de espesor; 18 mm de espesor total. Incluso accesorios de muros cortina para el sistema Fachada ST 52 "CORTIZO"; silicona neutra Elastosil 605 "SIKA" para el sellado de la zona opaca; anclajes de fijación de acero, compuestos por placa unida al forjado y angular para fijación de montantes al edificio; chapa de aluminio de 1,5 mm de espesor para la realización de los remates de muro a obra.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerán los elementos de sujeción a la estructura general del edificio susceptibles de degradación. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,010

0,005

17 02 02

Vidrio.

0,157

0,157

17 04 02

Aluminio.

0,021

0,014

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,047

0,031

Residuos generados:

0,235

0,207

15 01 01

Envases de papel y cartón.

0,066

0,088

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,023

0,038

17 02 03

Plástico.

0,273

0,455

17 02 01

Madera.

0,034

0,031

Envases:

0,396

0,612

Total residuos:

0,631

0,819
