FMY030

m²

Sistema "STRUGAL" de muro cortina de aluminio.

323,55€

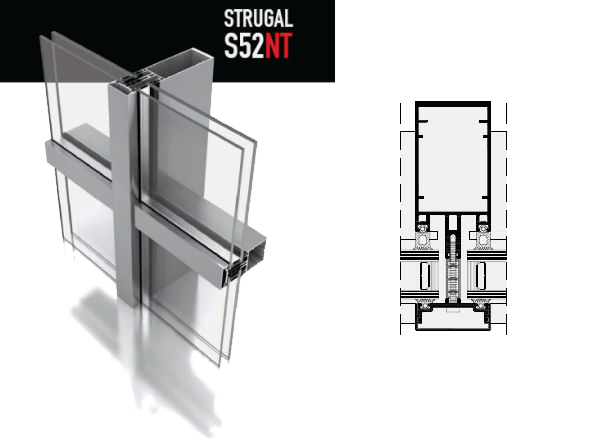

Muro cortina de aluminio realizado mediante el sistema S52NT, de tapetas tradicionales, de "STRUGAL", con estructura portante calculada para una sobrecarga máxima debida a la acción del viento de 60 kg/m², compuesta por una retícula con una separación entre montantes de 150 cm y una distancia entre ejes del forjado o puntos de anclaje de 300 cm, comprendiendo 3 divisiones entre plantas. Montantes de sección 170x52 mm, anodizado color plata; travesaños de 55x52 mm (Iy=31,14 cm4), anodizado color plata; perfil para el anclaje del vidrio, anodizado color plata; tapa embellecedora de aluminio en posición vertical y horizontal, en remate del perfil de anclaje del cristal, para su uso con el sistema S52NT,"STRUGAL" acabado lacado estándar; con cerramiento compuesto de: un 40% de superficie opaca sin acristalamiento exterior, (antepechos, cantos de forjado y falsos techos), formada por panel de chapa de aluminio, de 9 mm de espesor total, acabado lacado color blanco, formado por lámina de aluminio de 0,7 mm y alma aislante de poliestireno extruido (densidad 35 kg/m³); un 60% de superficie transparente fija realizada con doble acristalamiento templado de control solar, conjunto formado por vidrio exterior templado, de control solar, color azul de 6 mm, cámara de aire deshidratada con perfil separador de aluminio y doble sellado perimetral con silicona, de 6 mm, y vidrio interior Float incoloro de 6 mm de espesor; 18 mm de espesor total. Incluso kit de accesorios para muro cortina; silicona neutra Elastosil 605 "SIKA" para el sellado de la zona opaca; anclajes de fijación de acero, compuestos por placa unida al forjado y angular para fijación de montantes al edificio; chapa de aluminio de 1,5 mm de espesor para la realización de los remates de muro a obra.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt25mcs010w

m

Montante de aluminio, "STRUGAL", de 170x52 mm (Ix= 536,23 cm4), acabado anodizado color plata, incluso junta central de estanqueidad y juntas interiores de travesaño, provisto de canal de desagüe y ventilación.

0,667

44,87

29,93

mt25mcs020c

m

Travesaño de aluminio, "STRUGAL", de 55x52 mm (Iy = 31,14 cm4), acabado anodizado color plata, incluso junta central de estanqueidad y juntas interiores de travesaño, provisto de canal de desagüe y ventilación.

1,333

29,32

39,08

mt25mcs030g

m

Perfil presor de aluminio, para su uso con el sistema S52NT,"STRUGAL", incluso juntas del cristal.

2,000

4,40

8,80

mt25mcs060a

m

Tapa embellecedora de aluminio en posición vertical y horizontal, en remate del perfil de anclaje del cristal, para su uso con el sistema S52NT,"STRUGAL" acabado lacado estándar.

2,000

15,64

31,28

mt25mcs100b

Ud

Kit de accesorios para perfil montante de muros cortina del sistema S52NT "STRUGAL".

0,667

10,95

7,30

mt25mcs110b

Ud

Kit de accesorios para perfil travesaño de muros cortina del sistema S52NT "STRUGAL".

1,333

12,74

16,98

mt21veg040yaca

m²

Doble acristalamiento templado de control solar, color azul, 6/6/6, conjunto formado por vidrio exterior templado, de control solar, color azul de 6 mm, cámara de aire deshidratada con perfil separador de aluminio y doble sellado perimetral, de 6 mm, y vidrio interior Float incoloro de 6 mm de espesor; 18 mm de espesor total.

0,604

126,71

76,53

mt25mco045a

m²

Panel de chapa de aluminio, de 9 mm de espesor total, acabado lacado color blanco, formado por lámina de aluminio de 0,7 mm y alma aislante de poliestireno extruido (densidad 35 kg/m³).

0,402

27,16

10,92

mt21sik020b

Ud

Cartucho de silicona sintética de color Elastosil-605-S "SIKA", de 310 ml (rendimiento aproximado en juntas de estanqueidad de 2 m por cartucho).

0,700

2,67

1,87

mt21vva021

Ud

Material auxiliar para la colocación de vidrios.

1,000

1,26

1,26

Subtotal materiales:

223,95

2

Mano de obra

mo018

h

Oficial 1ª cerrajero.

0,550

22,42

12,33

mo059

h

Ayudante cerrajero.

0,750

21,06

15,80

mo049

h

Oficial 1ª montador de muro cortina.

1,200

22,74

27,29

mo096

h

Ayudante montador de muro cortina.

1,800

21,02

37,84

Subtotal mano de obra:

93,26

3

Costes directos complementarios

%

Costes directos complementarios

2,000

317,21

6,34

Coste de mantenimiento decenal: 58,24€ en los primeros 10 años.

Costes directos (1+2+3):

323,55

UNIDAD DE OBRA FMY030: SISTEMA "STRUGAL" DE MURO CORTINA DE ALUMINIO.

CARACTERÍSTICAS TÉCNICAS

Muro cortina de aluminio realizado mediante el sistema S52NT, de tapetas tradicionales, de "STRUGAL", con estructura portante calculada para una sobrecarga máxima debida a la acción del viento de 60 kg/m², compuesta por una retícula con una separación entre montantes de 150 cm y una distancia entre ejes del forjado o puntos de anclaje de 300 cm, comprendiendo 3 divisiones entre plantas. Montantes de sección 170x52 mm, anodizado color plata; travesaños de 55x52 mm (Iy=31,14 cm4), anodizado color plata; perfil para el anclaje del vidrio, anodizado color plata; tapa embellecedora de aluminio en posición vertical y horizontal, en remate del perfil de anclaje del cristal, para su uso con el sistema S52NT,"STRUGAL" acabado lacado estándar; con cerramiento compuesto de: un 40% de superficie opaca sin acristalamiento exterior, (antepechos, cantos de forjado y falsos techos), formada por panel de chapa de aluminio, de 9 mm de espesor total, acabado lacado color blanco, formado por lámina de aluminio de 0,7 mm y alma aislante de poliestireno extruido (densidad 35 kg/m³); un 60% de superficie transparente fija realizada con doble acristalamiento templado de control solar, conjunto formado por vidrio exterior templado, de control solar, color azul de 6 mm, cámara de aire deshidratada con perfil separador de aluminio y doble sellado perimetral con silicona, de 6 mm, y vidrio interior Float incoloro de 6 mm de espesor; 18 mm de espesor total. Incluso kit de accesorios para muro cortina; silicona neutra Elastosil 605 "SIKA" para el sellado de la zona opaca; anclajes de fijación de acero, compuestos por placa unida al forjado y angular para fijación de montantes al edificio; chapa de aluminio de 1,5 mm de espesor para la realización de los remates de muro a obra.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerán los elementos de sujeción a la estructura general del edificio susceptibles de degradación. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,018

0,009

17 02 02

Vidrio.

0,100

0,100

17 04 02

Aluminio.

0,021

0,014

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,019

0,013

Residuos generados:

0,158

0,135

15 01 01

Envases de papel y cartón.

0,075

0,100

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,017

0,028

17 02 03

Plástico.

0,204

0,340

17 02 01

Madera.

0,039

0,035

Envases:

0,335

0,504

Total residuos:

0,493

0,639
