Tubería multicapa, libre de halógenos, de polipropileno copolímero random resistente a la temperatura/polipropileno copolímero random resistente a la temperatura con fibra de vidrio/polipropileno copolímero random resistente a la temperatura (PP-RCT/PP-RCT con fibra de vidrio/PP-RCT), preaislada térmicamente, "ABN PIPE SYSTEMS"
IHU531 Tubería multicapa, libre de halógenos, de polipropileno copolímero random resistente a la temperatura/polipropileno copolímero random resistente a la temperatura con fibra de vidrio/polipropileno copolímero random resistente a la temperatura (PP-RCT/PP-RCT con fibra de vidrio/PP-RCT), preaislada térmicamente, "ABN PIPE SYSTEMS"

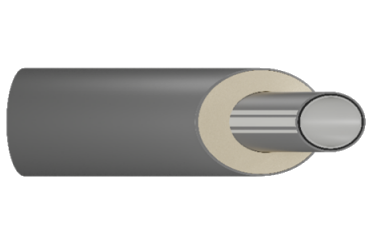

Tubería preaislada térmicamente formada por tubo multicapa, preaislado, libre de halógenos, sistema PPR CT INSU-PE, "ABN PIPE SYSTEMS", formado por tubo multicapa de polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas con fibra de vidrio/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas (PP-RCT RP/PP-RCT RP con fibra de vidrio/PP-RCT RP), con barrera de oxígeno, libre de halógenos, serie 3,2, SDR7,4, de 20 mm de diámetro exterior y 2,8 mm de espesor, con capa exterior resistente a los rayos UV, de color gris RAL 9006 con bandas de color blanco RAL 9003 y capa interior resistente a los procesos de desinfección con protección frente a las incrustaciones y tratamiento antimicrobiano de color blanco RAL 9003, preaislado térmicamente con espuma de poliuretano conductividad térmica 0,02 W/(mK) y protegido mecánicamente con tubo de polietileno resistente a los rayos UV, de 50 mm de diámetro exterior de color negro, suministrado en barras de 4 m de longitud. Instalación en superficie. Incluso material auxiliar para montaje y sujeción a la obra, accesorios de unión y kits de aislamiento.

Casa comercial
Documentación
ABN PIPE SYSTEMS. Sistemas de tuberías preaisladas INSU Plus. Ficha técnica.
Sistema
Material del tubo interior
Diámetro nominal (exterior) del tubo interior (mm)
Diámetro nominal (exterior) del tubo de protección (mm)
Repercusión de accesorios por metro de tubería (%)

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt37abn852da

Ud

Material auxiliar para montaje y sujeción a la obra de las tuberías de tubo multicapa, preaislado, libre de halógenos, sistema PPR CT INSU-PE "AQUATHERM", formado por tubo multicapa de polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas con fibra de vidrio/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas (PP-RCT RP/PP-RCT RP con fibra de vidrio/PP-RCT RP), con barrera de oxígeno, libre de halógenos, serie 3,2, SDR7,4, de 20 mm de diámetro exterior, preaislado térmicamente con espuma de poliuretano y protegido mecánicamente con tubo de polietileno resistente a los rayos UV, de 50 mm de diámetro exterior.

1,000

0,74

0,74

mt37abn850daa

m

Tubo multicapa, preaislado, libre de halógenos, sistema PPR CT INSU-PE, "ABN PIPE SYSTEMS", formado por tubo multicapa de polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas con fibra de vidrio/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas (PP-RCT RP/PP-RCT RP con fibra de vidrio/PP-RCT RP), con barrera de oxígeno, libre de halógenos, serie 3,2, SDR7,4, de 20 mm de diámetro exterior y 2,8 mm de espesor, con capa exterior resistente a los rayos UV, de color gris RAL 9006 con bandas de color blanco RAL 9003 y capa interior resistente a los procesos de desinfección con protección frente a las incrustaciones y tratamiento antimicrobiano de color blanco RAL 9003, preaislado térmicamente con espuma de poliuretano conductividad térmica 0,02 W/(mK) y protegido mecánicamente con tubo de polietileno resistente a los rayos UV, de 50 mm de diámetro exterior de color negro, suministrado en barras de 4 m de longitud, según UNE-EN ISO 21003-2 y UNE-EN ISO 15874-2.

1,000

14,72

14,72

mt37abn851da

Ud

Accesorios de unión y kits de aislamiento para tubo multicapa, preaislado, libre de halógenos, sistema PPR CT INSU-PE "AQUATHERM", formado por tubo multicapa de polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas con fibra de vidrio/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas (PP-RCT RP/PP-RCT RP con fibra de vidrio/PP-RCT RP), con barrera de oxígeno, libre de halógenos, serie 3,2, SDR7,4, de 20 mm de diámetro exterior, preaislado térmicamente con espuma de poliuretano y protegido mecánicamente con tubo de polietileno resistente a los rayos UV, de 50 mm de diámetro exterior.

0,100

14,72

1,47



Subtotal materiales:

16,93

2



Mano de obra



mo008

h

Oficial 1ª fontanero.

0,018

23,74

0,43

mo107

h

Ayudante fontanero.

0,018

21,90

0,39



Subtotal mano de obra:

0,82

3



Costes directos complementarios




%

Costes directos complementarios

2,000

17,75

0,36

Coste de mantenimiento decenal: 1,16€ en los primeros 10 años.

Costes directos (1+2+3):

18,11



UNIDAD DE OBRA IHU531: TUBERÍA MULTICAPA, LIBRE DE HALÓGENOS, DE POLIPROPILENO COPOLÍMERO RANDOM RESISTENTE A LA TEMPERATURA/POLIPROPILENO COPOLÍMERO RANDOM RESISTENTE A LA TEMPERATURA CON FIBRA DE VIDRIO/POLIPROPILENO COPOLÍMERO RANDOM RESISTENTE A LA TEMPERATURA (PP-RCT/PP-RCT CON FIBRA DE VIDRIO/PP-RCT), PREAISLADA TÉRMICAMENTE, "ABN PIPE SYSTEMS".


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se evitará utilizar materiales diferentes en una misma instalación.


CARACTERÍSTICAS TÉCNICAS

Tubería preaislada térmicamente formada por tubo multicapa, preaislado, libre de halógenos, sistema PPR CT INSU-PE, "ABN PIPE SYSTEMS", formado por tubo multicapa de polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas con fibra de vidrio/polipropileno copolímero random resistente a la temperatura con un buen comportamiento a presiones elevadas (PP-RCT RP/PP-RCT RP con fibra de vidrio/PP-RCT RP), con barrera de oxígeno, libre de halógenos, serie 3,2, SDR7,4, de 20 mm de diámetro exterior y 2,8 mm de espesor, con capa exterior resistente a los rayos UV, de color gris RAL 9006 con bandas de color blanco RAL 9003 y capa interior resistente a los procesos de desinfección con protección frente a las incrustaciones y tratamiento antimicrobiano de color blanco RAL 9003, preaislado térmicamente con espuma de poliuretano conductividad térmica 0,02 W/(mK) y protegido mecánicamente con tubo de polietileno resistente a los rayos UV, de 50 mm de diámetro exterior de color negro, suministrado en barras de 4 m de longitud. Instalación en superficie. Incluso material auxiliar para montaje y sujeción a la obra, accesorios de unión y kits de aislamiento.



CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación.


DEL CONTRATISTA.

Las instalaciones se ejecutarán por empresas instaladoras autorizadas para el ejercicio de la actividad.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación de tubos, accesorios de unión y kits de aislamiento. Realización de pruebas de servicio.


CONDICIONES DE TERMINACIÓN.

La instalación tendrá resistencia mecánica. El conjunto será estanco.



PRUEBAS DE SERVICIO.

Prueba de resistencia mecánica y estanqueidad.

Normativa de aplicación:

  • CTE. DB-HS Salubridad.

  • UNE-ENV 12108. Sistemas de canalización en materiales plásticos. Práctica recomendada para la instalación en el interior de la estructura de los edificios de sistemas de canalización a presión de agua caliente y fría destinada al consumo humano.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
