EHP050 |
m |
Refuerzo de vigueta de hormigón en forjado unidireccional, con perfiles tubulares de acero galvanizado. |
154,80€ |
Refuerzo de vigueta de hormigón armado o pretensado en forjado unidireccional, compuesto por adhesivo de dos componentes a base de resina epoxi, con polisulfuros, como puente de unión, aplicado con brocha en la base de la vigueta; perfil tubular extensible de acero galvanizado, de sección cuadrada, de 100x100x4 mm, fijado a la estructura mediante soportes de postensión a 2 cm de la vigueta; conectores metálicos soldados al perfil a tresbolillo y empotrados en la base de la vigueta; y mortero tixotrópico de dos componentes, con fibras de poliamida, colocado como relleno entre la vigueta y el perfil. Incluso barras corrugadas de 10 mm de diámetro de acero UNE-EN 10080 B 500 S, para colocación en los solapes de refuerzos de negativos. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt09reh303 |
kg |
Adhesivo de dos componentes a base de resinas epoxi sin disolventes, reforzadas con polisulfuros, para formación de capa de adherencia de alta resistencia mecánica entre el hormigón endurecido y morteros de resina epoxi u hormigones frescos. |
0,050 |
20,81 |
1,04 |
mt09reh301a |
Ud |
Soporte de postensión, de fundición, para la fijación del perfil perfil tubular extensible de acero galvanizado, de sección cuadrada a los apoyos de la vigueta a reforzar. |
0,500 |
10,09 |
5,05 |
mt26reh305cd |
Ud |
Anclaje compuesto por varilla roscada de acero galvanizado calidad 5.8, según UNE-EN ISO 898-1 de 12 mm de diámetro, y 160 mm de longitud, tuerca y arandela, para fijaciones sobre estructuras de hormigón. |
1,500 |
1,69 |
2,54 |
mt26reh306 |
Ud |
Cartucho de resina para anclaje químico de varillas roscadas en perforaciones de elementos estructurales de hormigón. |
0,170 |
7,75 |
1,32 |
mt09reh300a |
m |

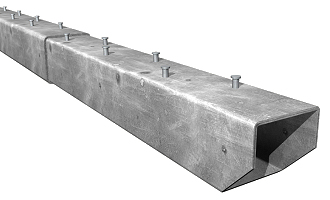

Perfil tubular extensible de acero galvanizado, de sección cuadrada, de 100x100x4 mm, para refuerzo de viguetas en forjados unidireccionales. |
1,000 |
30,56 |
30,56 |
mt26reh302 |
Ud |
Tornillo de acero de 6 mm de diámetro y 70 mm de longitud, para formación de conectores en refuerzos de viguetas de hormigón. |
5,000 |
0,04 |
0,20 |
mt07aco010g |
kg |
Acero en barras corrugadas, UNE-EN 10080 B 500 S, suministrado en obra en barras sin elaborar, de varios diámetros. |
0,750 |
1,22 |
0,92 |
mt09reh304 |
kg |
Mortero tixotrópico de dos componentes, a base de cemento mejorado con resinas sintéticas, humo de sílice y fibras de poliamida, de alta resistencia mecánica y retracción controlada, para reparación y regularización de elementos estructurales de hormigón. |
6,000 |
1,30 |
7,80 |
Subtotal materiales: |
49,43 |
||||
2 |
Equipo y maquinaria |
||||
mq08sol020 |
h |
Equipo y elementos auxiliares para soldadura eléctrica. |
0,116 |
3,42 |
0,40 |
Subtotal equipo y maquinaria: |
0,40 |
||||
3 |
Mano de obra |
||||
mo042 |
h |
Oficial 1ª estructurista. |
2,957 |
23,03 |
68,10 |
mo112 |
h |
Peón especializado construcción. |
1,602 |
21,12 |
33,83 |
Subtotal mano de obra: |
101,93 |
||||
4 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
151,76 |
3,04 |
|
Coste de mantenimiento decenal: 10,84€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
154,80 |
Pliego de condiciones
UNIDAD DE OBRA EHP050: REFUERZO DE VIGUETA DE HORMIGÓN EN FORJADO UNIDIRECCIONAL, CON PERFILES TUBULARES DE ACERO GALVANIZADO. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. No se pondrá en contacto directo el acero con otros metales ni con yesos. CARACTERÍSTICAS TÉCNICAS Refuerzo de vigueta de hormigón armado o pretensado en forjado unidireccional, compuesto por adhesivo de dos componentes a base de resina epoxi, con polisulfuros, como puente de unión, aplicado con brocha en la base de la vigueta; perfil tubular extensible de acero galvanizado, de sección cuadrada, de 100x100x4 mm, fijado a la estructura mediante soportes de postensión a 2 cm de la vigueta; conectores metálicos soldados al perfil a tresbolillo y empotrados en la base de la vigueta; y mortero tixotrópico de dos componentes, con fibras de poliamida, colocado como relleno entre la vigueta y el perfil. Incluso barras corrugadas de 10 mm de diámetro de acero UNE-EN 10080 B 500 S, para colocación en los solapes de refuerzos de negativos. CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL CONTRATISTA. Presentará para su aprobación, al director de la ejecución de la obra, el programa de montaje de la estructura, basado en las indicaciones del Proyecto, así como la documentación que acredite que los soldadores que intervengan en su ejecución estén certificados por un organismo acreditado. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y saneado de la base de la vigueta. Anclaje de los soportes de postensión en los apoyos. Replanteo y realización de los taladros en la base de la vigueta. Aplicación del adhesivo en la vigueta. Colocación de los conectores en los taladros. Fijación de la longitud del perfil extensible mediante tornillos de presión. Replanteo y soldadura de los conectores. Colocación del perfil de refuerzo sobre los soportes. Colocación de los refuerzos de negativos. Preparación de la mezcla de mortero. Aplicación con paleta del mortero. Puesta en carga del perfil. Limpieza de los restos generados. CONDICIONES DE TERMINACIÓN. Las cargas se transmitirán correctamente a la estructura. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la longitud realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 09 04 |
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03. |
0,008 |
0,005 |
17 04 05 |
Hierro y acero. |
0,157 |
0,075 |
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,038 |
0,025 |
Residuos generados: |
0,203 |
0,105 |
|
15 01 01 |
Envases de papel y cartón. |
0,084 |
0,112 |
17 02 03 |
Plástico. |
0,073 |
0,122 |
17 02 01 |
Madera. |
0,006 |
0,005 |
Envases: |
0,163 |
0,239 |
|
Total residuos: |
0,366 |
0,345 |
