EMF030

m²

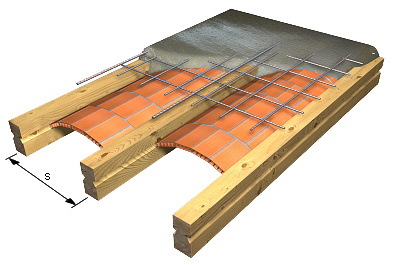

Forjado de viguetas de madera y entrevigado de revoltón cerámico.

103,81€

Forjado tradicional con un intereje de 50 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España con certificado PEFC, de 70x70 mm de sección, con acanaladuras en los cantos, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado colocadas mediante apoyo sobre elemento estructural; entrevigado de revoltón de una rosca de ladrillo cerámico cara vista macizo de elaboración manual (tejar), color rojo, 24x11,5x3,5 cm, con juntas de 10 mm de espesor, recibido con mortero de cemento industrial, color gris, M-7,5, suministrado a granel; acero UNE-EN 10080 B 500 S, cuantía 1,1 kg/m², y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HL-25/B/10/XC2, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas. Incluso, alambre de atar, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt50spa052b

m

Tablón de madera de pino, de 20x7,2 cm.

0,040

6,32

0,25

mt50spa101

kg

Clavos de acero.

0,045

1,87

0,08

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,013

19,25

0,25

mt07mee100hai1baa

m³

Madera aserrada de pino silvestre (Pinus sylvestris) procedente de España con certificado PEFC, para viguetas, de hasta 5 m de longitud, de 70x70 mm de sección, con acanaladuras en los cantos, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado.

0,010

720,32

7,20

mt05mte010a

Ud

Ladrillo cerámico cara vista macizo de elaboración manual (tejar), color rojo, 24x11,5x3,5 cm, para uso en fábrica no protegida (pieza U), densidad 1850 kg/m³, según UNE-EN 771-1.

28,220

0,60

16,93

mt08aaa010a

m³

Agua.

0,004

1,50

0,01

mt09mif010db

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-7,5 (resistencia a compresión 7,5 N/mm²), suministrado a granel, según UNE-EN 998-2.

0,007

53,90

0,38

mt07aco020m

Ud

Separador homologado para malla electrosoldada.

1,000

0,09

0,09

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

1,100

1,60

1,76

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

2,52

2,77

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,030

1,50

0,05

mt10hes050psa

m³

Hormigón ligero HLA-25/B/10/XC2, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, fabricado en central.

0,147

146,58

21,55

Subtotal materiales:

51,32

2

Equipo y maquinaria

mq06mms010

h

Mezclador continuo con silo, para mortero industrial en seco, suministrado a granel.

0,240

1,94

0,47

Subtotal equipo y maquinaria:

0,47

3

Mano de obra

mo048

h

Oficial 1ª montador de estructura de madera.

0,065

23,03

1,50

mo095

h

Ayudante montador de estructura de madera.

0,033

21,86

0,72

mo020

h

Oficial 1ª construcción.

1,109

22,13

24,54

mo113

h

Peón ordinario construcción.

0,563

20,78

11,70

mo044

h

Oficial 1ª encofrador.

0,124

23,03

2,86

mo091

h

Ayudante encofrador.

0,124

21,86

2,71

mo043

h

Oficial 1ª ferrallista.

0,045

23,03

1,04

mo090

h

Ayudante ferrallista.

0,042

21,86

0,92

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,034

23,03

0,78

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,147

21,86

3,21

Subtotal mano de obra:

49,98

4

Costes directos complementarios

%

Costes directos complementarios

2,000

101,77

2,04

Coste de mantenimiento decenal: 15,57€ en los primeros 10 años.

Costes directos (1+2+3+4):

103,81

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNIDAD DE OBRA EMF030: FORJADO DE VIGUETAS DE MADERA Y ENTREVIGADO DE REVOLTÓN CERÁMICO.

CARACTERÍSTICAS TÉCNICAS

Forjado tradicional con un intereje de 50 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España con certificado PEFC, de 70x70 mm de sección, con acanaladuras en los cantos, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado colocadas mediante apoyo sobre elemento estructural; entrevigado de revoltón de una rosca de ladrillo cerámico cara vista macizo de elaboración manual (tejar), color rojo, 24x11,5x3,5 cm, con juntas de 10 mm de espesor, recibido con mortero de cemento industrial, color gris, M-7,5, suministrado a granel; acero UNE-EN 10080 B 500 S, cuantía 1,1 kg/m², y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HL-25/B/10/XC2, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas. Incluso, alambre de atar, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes del forjado señalados en los planos y detalles del Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,337

0,306

17 04 05

Hierro y acero.

0,172

0,082

17 01 02

Ladrillos.

0,474

0,379

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,291

0,194

Residuos generados:

1,274

0,961

15 01 01

Envases de papel y cartón.

0,072

0,096

17 02 03

Plástico.

0,028

0,047

17 02 01

Madera.

0,141

0,128

Envases:

0,241

0,271

Total residuos:

1,515

1,232
