UNIDAD DE OBRA EMF050: FORJADO DE VIGUETAS DE MADERA Y ENTREVIGADO CON BOVEDILLAS CERÁMICAS.
CARACTERÍSTICAS TÉCNICAS

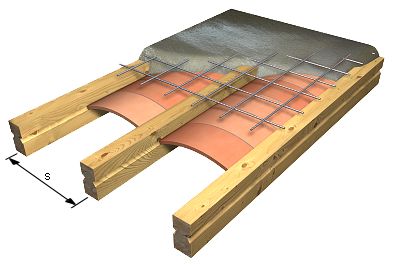

Forjado tradicional con un intereje de 52 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España con certificado PEFC, de 70x70 mm de sección, con acanaladuras en los cantos, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; entrevigado con bovedillas cerámicas curvas, tipo revoltón, 52x17x2,4 cm, con acabado rústico; y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HL-25/B/10/XC2, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas. Incluso alambre de atar, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos.
NORMATIVA DE APLICACIÓN
Elaboración, transporte y puesta en obra del hormigón: Código Estructural.
Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra.
AMBIENTALES.
Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C.
DEL CONTRATISTA.
Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Preparación del perímetro de apoyo de las viguetas. Replanteo y colocación en seco de las viguetas. Apuntalamiento. Empalme de viguetas en apoyos y anclajes. Formación del entrevigado. Colocación de la malla electrosoldada. Vertido y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Desapuntalamiento.
CONDICIONES DE TERMINACIÓN.
El conjunto será estable, tendrá trabazón propia y con los elementos de apoyo y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección.
CONSERVACIÓN Y MANTENIMIENTO.
Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes del forjado señalados en los planos y detalles del Proyecto.
