FAG100 |
m² |
Revestimiento exterior de fachada ventilada, con piezas alveolares machihembradas de gran formato de cerámica extruida. |
109,98€ |

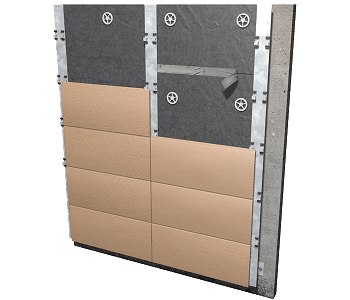

Revestimiento exterior de fachada ventilada, con piezas alveolares machihembradas de gran formato de cerámica extruida, acabado natural, de 300x1200x17 mm, capacidad de absorción de agua 3%<=E<6%, grupo BIIa, según UNE-EN 14411; colocación en posición horizontal mediante el sistema de fijación oculta con grapas, sobre subestructura soporte de aleación de aluminio EN AW-6060, con tratamiento térmico T6. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. El precio no incluye el aislamiento térmico. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt12pcm010ab |
m² |
Piezas alveolares machihembradas de gran formato de cerámica extruida, con ranuras en el dorso para fijación oculta, acabado natural, de 300x1200x17 mm, capacidad de absorción de agua 3%<=E<6%, grupo BIIa, según UNE-EN 14411; con el precio incrementado el 5% en concepto de piezas especiales para la resolución de puntos singulares. |
1,000 |
44,60 |
44,60 |
mt12pcm015a |
m² |

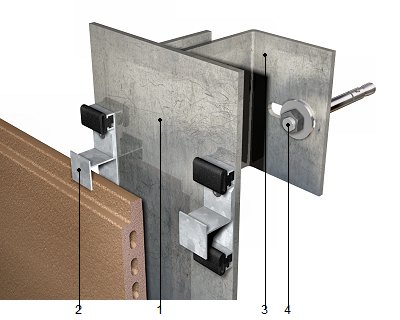

Subestructura soporte para la sustentación del revestimiento exterior, con piezas alveolares machihembradas de gran formato de cerámica extruida, formada por: perfiles verticales en T, de aluminio extruido de aleación 6060 con tratamiento térmico T6, escuadras de carga y escuadras de apoyo, y grapas; con tornillos autotaladrantes de acero inoxidable A2 para la fijación de las grapas a los perfiles verticales y de los perfiles verticales a las escuadras, tirafondos de acero inoxidable A2 y tacos de nylon para la fijación de los perfiles a la hoja principal y anclajes mecánicos de expansión, de acero inoxidable A2 para la fijación de los perfiles al forjado. |
1,000 |
14,36 |
14,36 |
Subtotal materiales: |
58,96 |
||||
2 |
Mano de obra |
||||
mo052 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
1,093 |
22,74 |
24,85 |
mo099 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
1,093 |
21,02 |
22,97 |
Subtotal mano de obra: |
47,82 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
3,000 |
106,78 |
3,20 |
|
Coste de mantenimiento decenal: 18,70€ en los primeros 10 años. |
Costes directos (1+2+3): |
109,98 |
Referencia y título de la norma |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
EN 14411:2012 |
1.7.2013 |
1.7.2014 |
1/3/4 |
Baldosas cerámicas. Definiciones, clasificación, características, evaluación de la conformidad y marcado. |
(a) Fecha de aplicabilidad de la norma armonizada
(b) Fecha en que finaliza el período de coexistencia
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA FAG100: REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA, CON PIEZAS ALVEOLARES MACHIHEMBRADAS DE GRAN FORMATO DE CERÁMICA EXTRUIDA. CARACTERÍSTICAS TÉCNICAS Revestimiento exterior de fachada ventilada, con piezas alveolares machihembradas de gran formato de cerámica extruida, acabado natural, de 300x1200x17 mm, capacidad de absorción de agua 3%<=E<6%, grupo BIIa, según UNE-EN 14411; colocación en posición horizontal mediante el sistema de fijación oculta con grapas, sobre subestructura soporte de aleación de aluminio EN AW-6060, con tratamiento térmico T6. Incluso tirafondos y anclajes mecánicos de expansión de acero inoxidable A2, para la fijación de la subestructura soporte. NORMATIVA DE APLICACIÓN Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja principal está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. Habrá recibido la aceptación previa, por parte del instalador del sistema de fachada ventilada, del correcto acabado del paramento soporte. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte. Replanteo de las juntas de dilatación y paños de trabajo. Replanteo del despiece del revestimiento y de los puntos de anclaje de la subestructura soporte. Fijación de la subestructura soporte a la hoja principal y al forjado. Preparación del revestimiento. Aplomado, nivelación y alineación del revestimiento. Fijación definitiva del revestimiento a la subestructura soporte. Realización de todos los trabajos necesarios para la resolución de los huecos. Resolución de puntos singulares. Limpieza final del paramento. CONDICIONES DE TERMINACIÓN. La fachada acabada no presentará piezas agrietadas, desportilladas ni manchadas, y será estable frente a los esfuerzos horizontales. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye el aislamiento térmico. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 01 03 |
Tejas y materiales cerámicos. |
1,046 |
0,837 |
17 04 02 |
Aluminio. |
0,144 |
0,096 |
Residuos generados: |
1,190 |
0,933 |
|
15 01 01 |
Envases de papel y cartón. |
0,195 |
0,260 |
17 02 03 |
Plástico. |
0,015 |
0,025 |
17 02 01 |
Madera. |
0,027 |
0,025 |
Envases: |
0,237 |
0,310 |
|
Total residuos: |
1,427 |
1,242 |
