FSM010

m²

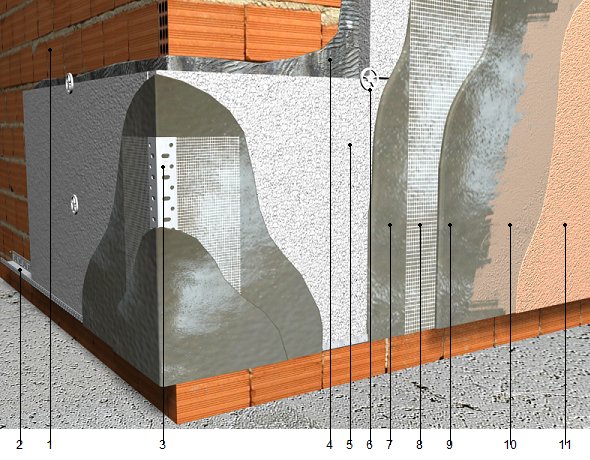

Sistema ETICS de aislamiento térmico por el exterior de fachadas.

66,11€

Aislamiento térmico por el exterior de fachadas, con sistema ETICS, compuesto por: panel rígido de poliestireno expandido, según UNE-EN 13163, de superficie lisa y mecanizado lateral recto, de color blanco, de 60 mm de espesor, fijado al soporte con mortero, aplicado manualmente y fijaciones mecánicas con taco de expansión de polipropileno; capa de regularización de mortero, aplicado manualmente, armado con malla de fibra de vidrio, antiálcalis, de 5x4 mm de luz de malla, de 0,6 mm de espesor y de 160 g/m² de masa superficial; capa de acabado de mortero acrílico, color blanco, sobre imprimación acrílica. Incluso perfiles de arranque de aluminio, perfiles de cierre superior de aluminio, perfiles de esquina de PVC con malla, masilla selladora monocomponente y cordón de espuma de polietileno expandido de celdas cerradas para sellado de juntas. El precio incluye la ejecución de remates en los encuentros con paramentos y revestimientos u otros elementos recibidos en su superficie.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt28mop080f

m

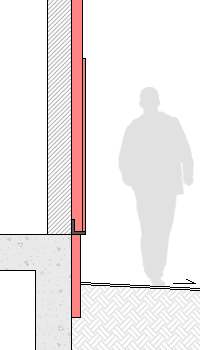

Perfil de arranque de aluminio, de 60 mm de anchura, con goterón, para nivelación y soporte de los paneles aislantes de los sistemas de aislamiento térmico por el exterior sobre la línea de zócalo.

0,170

4,81

0,82

mt28mop085f

m

Perfil de cierre superior, de aluminio, de 60 mm de anchura, para coronación de los paneles aislantes de los sistemas de aislamiento térmico por el exterior.

0,170

18,42

3,13

mt28mop030fa

kg

Mortero tipo GP W2, según UNE-EN 998-1, compuesto de cemento blanco, cal aérea, áridos ligeros, áridos calizos seleccionados, fibras naturales, aditivos y resinas en polvo, impermeable al agua de lluvia, permeable al vapor de agua y con resistencia al envejecimiento, para aplicar con llana, para adherir los paneles aislantes y como capa base, previo amasado con agua.

10,400

0,84

8,74

mt16pep010ad

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, de superficie lisa y mecanizado lateral recto, de color blanco, de 60 mm de espesor, con resistencia al envejecimiento y permeable al vapor de agua, resistencia térmica 1,58 m²K/W, conductividad térmica 0,038 W/(mK), Euroclase E de reacción al fuego según UNE-EN 13501-1.

1,050

9,23

9,69

mt16pep100c

Ud

Taco de expansión de polipropileno, de 120 mm de longitud, para fijación de placas aislantes.

8,000

0,22

1,76

mt28mop050a

m²

Malla de fibra de vidrio, antiálcalis, de 5x4 mm de luz de malla, de 0,6 mm de espesor, de 160 g/m² de masa superficial y de 1,1x50 m, para armar morteros.

1,100

1,61

1,77

mt28mop070b

m

Perfil de esquina de PVC con malla, para refuerzo de cantos.

0,300

0,50

0,15

mt28mop320a

kg

Imprimación acrílica, compuesta por resinas acrílicas, pigmentos minerales y aditivos orgánicos e inorgánicos, impermeable al agua de lluvia y permeable al vapor de agua, para aplicar con brocha, rodillo o pistola.

0,220

3,61

0,79

mt28mop310ma

kg

Mortero acrílico, color blanco, compuesto por resinas acrílicas, pigmentos minerales y aditivos orgánicos e inorgánicos, antimoho y antiverdín, permeable al vapor de agua y con resistencia al envejecimiento, a la contaminación urbana y a los rayos UV, para revestimiento de paramentos exteriores.

2,500

3,01

7,53

mt15bas010a

m

Cordón de polietileno expandido de celdas cerradas, de sección circular de 6 mm de diámetro, para el relleno de fondo de junta.

0,170

0,06

0,01

mt15bas035a

Ud

Cartucho de masilla elastómera tixotrópica, monocomponente, a base de polímeros híbridos (MS), de color gris, de 600 ml, de alta adherencia, con elevadas propiedades elásticas, resistencia al envejecimiento y a los rayos UV, dureza Shore A aproximada de 25 y alargamiento en rotura > 600%, según UNE-EN ISO 11600.

0,020

8,24

0,16

Subtotal materiales:

34,55

2

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,100

22,74

2,27

mo101

h

Ayudante montador de aislamientos.

0,100

21,02

2,10

mo039

h

Oficial 1ª revocador.

0,600

22,13

13,28

mo079

h

Ayudante revocador.

0,600

21,02

12,61

Subtotal mano de obra:

30,26

3

Costes directos complementarios

%

Costes directos complementarios

2,000

64,81

1,30

Coste de mantenimiento decenal: 7,32€ en los primeros 10 años.

Costes directos (1+2+3):

66,11

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 998-1:2016

11.8.2017

11.8.2018

4

Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido.

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

UNIDAD DE OBRA FSM010: SISTEMA ETICS DE AISLAMIENTO TÉRMICO POR EL EXTERIOR DE FACHADAS.

CARACTERÍSTICAS TÉCNICAS

Aislamiento térmico por el exterior de fachadas, con sistema ETICS, compuesto por: panel rígido de poliestireno expandido, según UNE-EN 13163, de superficie lisa y mecanizado lateral recto, de color blanco, de 60 mm de espesor, fijado al soporte con mortero, aplicado manualmente y fijaciones mecánicas con taco de expansión de polipropileno; capa de regularización de mortero, aplicado manualmente, armado con malla de fibra de vidrio, antiálcalis, de 5x4 mm de luz de malla, de 0,6 mm de espesor y de 160 g/m² de masa superficial; capa de acabado de mortero acrílico, color blanco, sobre imprimación acrílica. Incluso perfiles de arranque de aluminio, perfiles de cierre superior de aluminio, perfiles de esquina de PVC con malla, masilla selladora monocomponente y cordón de espuma de polietileno expandido de celdas cerradas para sellado de juntas.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la ejecución de remates en los encuentros con paramentos y revestimientos u otros elementos recibidos en su superficie.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 02

Aluminio.

0,003

0,002

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,066

0,044

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,060

0,100

17 02 03

Plástico.

0,013

0,022

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,150

0,100

Residuos generados:

0,292

0,268

15 01 01

Envases de papel y cartón.

0,722

0,963

17 02 03

Plástico.

0,094

0,157

17 02 01

Madera.

0,017

0,015

Envases:

0,833

1,135

Total residuos:

1,125

1,402
