FSM120 |
m² |

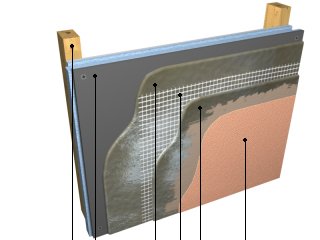

Sistema ETICS "THERMOCHIP" de aislamiento térmico por el exterior de fachadas. |
115,73€ |
Aislamiento térmico por el exterior de fachadas, de entramado ligero de madera, con sistema ETICS, formado por: panel sándwich machihembrado en las cuatro caras, Thermochip Sate, TFBCY 12-60-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 60 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor, de 2400x550 mm, transmitancia térmica 0,527 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autorroscantes de cabeza avellanada, de acero galvanizado; capa de regularización de mortero flexible monocomponente de altas prestaciones, aplicación manual, armado con malla de fibra de vidrio de 160 g/m², de 5x4 mm de luz de malla y de 160 g/m² de masa superficial; capa de acabado de mortero a base de resinas acrílicas en dispersión acuosa, color a elegir, aplicación manual. Incluso, perfiles de esquina de PVC con malla. El precio incluye la ejecución de remates en los encuentros con paramentos y revestimientos u otros elementos recibidos en su superficie. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt13pst020i |
m² |
Panel sándwich machihembrado en las cuatro caras, Thermochip Sate, TFBCY 12-60-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 60 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor, de 2400x550 mm, transmitancia térmica 0,527 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1. |
1,050 |
63,70 |
66,89 |
mt13pst100k |
Ud |
Tornillo autorroscante de cabeza avellanada, de acero galvanizado, de 6 mm de diámetro y 140 mm de longitud. |
12,000 |
0,53 |
6,36 |
mt28mag020a |
l |
Mortero flexible monocomponente de altas prestaciones, permeable al vapor de agua y resistente a la intemperie, para aplicar con llana. |
1,000 |
1,13 |
1,13 |
mt28mag100a |
m² |
Malla de fibra de vidrio de 160 g/m², de 5x4 mm de luz de malla y de 160 g/m² de masa superficial, para armar morteros. |
1,100 |
1,34 |
1,47 |
mt28mag030c |
kg |
Mortero a base de resinas acrílicas en dispersión acuosa, color a elegir, aplicación manual. |
2,500 |
2,88 |
7,20 |
mt28mop070b |
m |
Perfil de esquina de PVC con malla, para refuerzo de cantos. |
0,300 |
0,50 |
0,15 |
Subtotal materiales: |
83,20 |
||||
2 |
Mano de obra |
||||
mo054 |
h |
Oficial 1ª montador de aislamientos. |
0,100 |
22,74 |
2,27 |
mo101 |
h |
Ayudante montador de aislamientos. |
0,100 |
21,02 |
2,10 |
mo039 |
h |
Oficial 1ª revocador. |
0,600 |
22,13 |
13,28 |
mo079 |
h |
Ayudante revocador. |
0,600 |
21,02 |
12,61 |
Subtotal mano de obra: |
30,26 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
113,46 |
2,27 |
|
Costes directos (1+2+3): |
115,73 |
Pliego de condiciones
UNIDAD DE OBRA FSM120: SISTEMA ETICS "THERMOCHIP" DE AISLAMIENTO TÉRMICO POR EL EXTERIOR DE FACHADAS. CARACTERÍSTICAS TÉCNICAS Aislamiento térmico por el exterior de fachadas, de entramado ligero de madera, con sistema ETICS, formado por: panel sándwich machihembrado en las cuatro caras, Thermochip Sate, TFBCY 12-60-12 "THERMOCHIP", compuesto de: cara exterior de placa de cemento reforzado con fibras, de 12 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 60 mm de espesor y cara interior de placa de yeso reforzado con fibras, de 12 mm de espesor, de 2400x550 mm, transmitancia térmica 0,527 W/(m²K), Euroclase B-s1, d0 de reacción al fuego, según UNE-EN 13501-1, fijado al soporte con tornillos autorroscantes de cabeza avellanada, de acero galvanizado; capa de regularización de mortero flexible monocomponente de altas prestaciones, aplicación manual, armado con malla de fibra de vidrio de 160 g/m², de 5x4 mm de luz de malla y de 160 g/m² de masa superficial; capa de acabado de mortero a base de resinas acrílicas en dispersión acuosa, color a elegir, aplicación manual. Incluso, perfiles de esquina de PVC con malla. NORMATIVA DE APLICACIÓN
Ejecución: CTE. DB-HE Ahorro de energía. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que el soporte tiene una dureza suficiente para que pueda servir de anclaje al sistema. No se aplicará en soportes saturados de agua, debiendo retrasar su aplicación hasta que los poros estén libres de agua. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 35°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Preparación de la superficie soporte. Replanteo y corte de los paneles. Colocación y fijación del panel sándwich. Colocación de los perfiles. Resolución de los puntos singulares. Aplicación del mortero base y colocación de la malla de fibra de vidrio en la capa de regularización. Formación de juntas. Aplicación de la capa de acabado. CONDICIONES DE TERMINACIÓN. Tendrá una perfecta adherencia al soporte y buen aspecto. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá la totalidad de la superficie. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. CRITERIO DE VALORACIÓN ECONÓMICA El precio incluye la ejecución de remates en los encuentros con paramentos y revestimientos u otros elementos recibidos en su superficie. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 08 02 |
Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01. |
0,357 |
0,357 |
17 02 03 |
Plástico. |
0,013 |
0,022 |
17 09 04 |
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03. |
0,142 |
0,095 |
Residuos generados: |
0,512 |
0,473 |
|
15 01 01 |
Envases de papel y cartón. |
0,016 |
0,021 |
17 02 03 |
Plástico. |
0,050 |
0,083 |
Envases: |
0,066 |
0,105 |
|
Total residuos: |
0,578 |
0,578 |
