FSM090

m²

Sistema ETICS Rhonatherm "PINTURAS ISAVAL" de aislamiento térmico por el exterior de fachadas.

86,69€

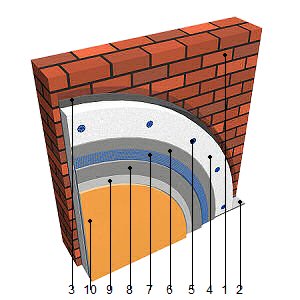

Aislamiento térmico por el exterior de fachadas, con el sistema Rhonatherm "PINTURAS ISAVAL", con ETE 12/0151, compuesto por: panel rígido de poliestireno expandido, Panel EPS Rhonatherm "PINTURAS ISAVAL", de color blanco, de 60 mm de espesor, fijado al soporte con mortero cementoso Rhona T-700 "PINTURAS ISAVAL", color gris, aplicado manualmente y fijaciones mecánicas con taco de expansión de polipropileno con espiga roscada de nylon reforzado con fibra de vidrio H3 "PINTURAS ISAVAL"; capa de regularización de mortero cementoso Rhona T-700 "PINTURAS ISAVAL", color gris, aplicado manualmente, armado con malla de fibra de vidrio antiálcalis, Rhonamesh T-150 "PINTURAS ISAVAL", de 3,5x3,8 mm de luz de malla, de 160 g/m² de masa superficial y 0,52 mm de espesor; capa de acabado de mortero acrílico, Reviquarz G-15 "PINTURAS ISAVAL", aplicado manualmente, acabado fratasado texturado, color blanco, sobre imprimación acrílica, reguladora de la absorción Reviquarz Primer "PINTURAS ISAVAL", color blanco. Incluso perfiles de arranque "PINTURAS ISAVAL", de aluminio, perfiles para formación de goterones "PINTURAS ISAVAL", de PVC con malla, perfiles de esquina "PINTURAS ISAVAL", de PVC con malla, perfiles de cierre lateral "PINTURAS ISAVAL", de aluminio, sellador de juntas a base de poliuretano silanizado Rhona S-400 "PINTURAS ISAVAL" y espuma de poliuretano monocomponente para sellado de juntas. El precio incluye la ejecución de remates en los encuentros con paramentos y revestimientos u otros elementos recibidos en su superficie.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt28mav200c

m

Perfil de arranque "PINTURAS ISAVAL", de aluminio, de 60 mm de anchura, con goterón, para nivelación y soporte de los paneles aislantes de los sistemas de aislamiento térmico por el exterior sobre la línea de zócalo; incluso kit de fijación para perfil.

0,170

7,68

1,31

mt28mav010a

kg

Mortero cementoso Rhona T-700 "PINTURAS ISAVAL", color gris, compuesto de cemento, áridos seleccionados y resinas sintéticas, impermeable al agua de lluvia y permeable al vapor de agua, para aplicar con llana dentada, para adherir los paneles aislantes y como capa base, previo amasado con agua.

11,500

1,31

15,07

mt16pev010c

m²

Panel rígido de poliestireno expandido, Panel EPS Rhonatherm "PINTURAS ISAVAL", de color blanco, de 60 mm de espesor, según UNE-EN 13163, resistencia térmica 1,62 m²K/W, conductividad térmica 0,037 W/(mK), Euroclase E de reacción al fuego según UNE-EN 13501-1.

1,050

12,97

13,62

mt16pev100c

Ud

Taco de expansión de polipropileno con espiga roscada de nylon reforzado con fibra de vidrio, H3 "PINTURAS ISAVAL", de 95 mm de longitud, para fijación de paneles aislantes.

6,000

0,29

1,74

mt28mav030a

m²

Malla de fibra de vidrio antiálcalis, Rhonamesh T-150 "PINTURAS ISAVAL", de 3,5x3,8 mm de luz de malla, de 160 g/m² de masa superficial, 0,52 mm de espesor y de 1x50 m, para armar morteros.

1,100

1,94

2,13

mt28mav240

m

Perfil de PVC con malla de fibra de vidrio antiálcalis, "PINTURAS ISAVAL", para formación de goterones.

0,170

4,00

0,68

mt28mav220

m

Perfil de esquina "PINTURAS ISAVAL", de PVC, con malla de fibra de vidrio antiálcalis incorporada a cada lado del perfil, para refuerzo de cantos.

0,300

1,04

0,31

mt28mav230c

m

Perfil de cierre lateral "PINTURAS ISAVAL", de aluminio, de 60 mm de anchura.

0,300

7,20

2,16

mt28mav020y

l

Imprimación acrílica, reguladora de la absorción Reviquarz Primer "PINTURAS ISAVAL", color blanco, permeable al vapor de agua y con resistencia a los álcalis y al dióxido de carbono, para aplicar con brocha, rodillo o pistola.

0,308

4,50

1,39

mt28mav040ea

kg

Mortero acrílico, Reviquarz G-15 "PINTURAS ISAVAL", acabado fratasado texturado, color blanco, con un tamaño máximo de partícula de 1,5 mm, impermeable al agua de lluvia, permeable al vapor de agua y con resistencia a los rayos UV, a los álcalis y a la intemperie, para aplicar con llana, según UNE-EN 1504-2.

2,500

2,87

7,18

mt15sja060a

Ud

Aerosol de 750 cm³ de espuma de poliuretano monocomponente, de entre 18 y 25 kg/m³ de densidad, conductividad térmica 0,03 W/(mK), estable de -40°C a 90°C, para aplicar con pistola, para el relleno de fondo de junta.

0,083

25,51

2,12

mt28mav300a

Ud

Cartucho de 300 cm³ de sellador de juntas, a base de poliuretano silanizado, Rhona S-400 "PINTURAS ISAVAL", con resistencia al envejecimiento, a la intemperie y a los agentes químicos, dureza Shore A aproximada de 50, según UNE-EN ISO 868 y elongación a rotura >= 300%, según UNE-EN ISO 8339.

0,500

14,04

7,02

Subtotal materiales:

54,73

2

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,100

22,74

2,27

mo101

h

Ayudante montador de aislamientos.

0,100

21,02

2,10

mo039

h

Oficial 1ª revocador.

0,600

22,13

13,28

mo079

h

Ayudante revocador.

0,600

21,02

12,61

Subtotal mano de obra:

30,26

3

Costes directos complementarios

%

Costes directos complementarios

2,000

84,99

1,70

Costes directos (1+2+3):

86,69

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

EN 1504-2:2004

1.9.2005

1.1.2009

1/2+/3/4

Productos y sistemas para la protección y reparación de estructuras de hormigón. Definiciones, requisitos, control de calidad y evaluación de la conformidad. Parte 2: Sistemas de protección de superficie

UNIDAD DE OBRA FSM090: SISTEMA ETICS RHONATHERM "PINTURAS ISAVAL" DE AISLAMIENTO TÉRMICO POR EL EXTERIOR DE FACHADAS.

CARACTERÍSTICAS TÉCNICAS

Aislamiento térmico por el exterior de fachadas, con el sistema Rhonatherm "PINTURAS ISAVAL", con ETE 12/0151, compuesto por: panel rígido de poliestireno expandido, Panel EPS Rhonatherm "PINTURAS ISAVAL", de color blanco, de 60 mm de espesor, fijado al soporte con mortero cementoso Rhona T-700 "PINTURAS ISAVAL", color gris, aplicado manualmente y fijaciones mecánicas con taco de expansión de polipropileno con espiga roscada de nylon reforzado con fibra de vidrio H3 "PINTURAS ISAVAL"; capa de regularización de mortero cementoso Rhona T-700 "PINTURAS ISAVAL", color gris, aplicado manualmente, armado con malla de fibra de vidrio antiálcalis, Rhonamesh T-150 "PINTURAS ISAVAL", de 3,5x3,8 mm de luz de malla, de 160 g/m² de masa superficial y 0,52 mm de espesor; capa de acabado de mortero acrílico, Reviquarz G-15 "PINTURAS ISAVAL", aplicado manualmente, acabado fratasado texturado, color blanco, sobre imprimación acrílica, reguladora de la absorción Reviquarz Primer "PINTURAS ISAVAL", color blanco. Incluso perfiles de arranque "PINTURAS ISAVAL", de aluminio, perfiles para formación de goterones "PINTURAS ISAVAL", de PVC con malla, perfiles de esquina "PINTURAS ISAVAL", de PVC con malla, perfiles de cierre lateral "PINTURAS ISAVAL", de aluminio, sellador de juntas a base de poliuretano silanizado Rhona S-400 "PINTURAS ISAVAL" y espuma de poliuretano monocomponente para sellado de juntas.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la ejecución de remates en los encuentros con paramentos y revestimientos u otros elementos recibidos en su superficie.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 02

Aluminio.

0,003

0,002

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,076

0,051

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,068

0,113

17 02 03

Plástico.

0,015

0,025

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,174

0,116

Residuos generados:

0,336

0,307

15 01 01

Envases de papel y cartón.

0,593

0,791

17 02 03

Plástico.

0,167

0,278

15 01 04

Envases metálicos.

0,034

0,057

Envases:

0,794

1,126

Total residuos:

1,130

1,433
