| Colector enterrado de polietileno | ||
| IUS016 | Colector enterrado de polietileno | |
|

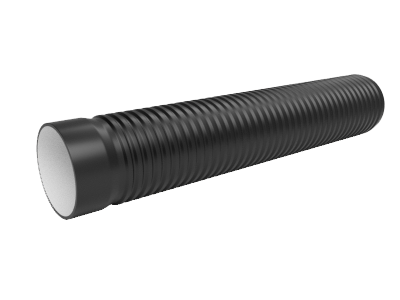

Colector enterrado en terreno no agresivo, formado por tubo de polietileno de alta densidad (PEAD/HDPE) de doble pared, la exterior corrugada color negro y la interior lisa color blanco, unión por copa con junta elástica de EPDM, rigidez anular nominal 8 kN/m², diámetro nominal 160 mm. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA IUS016: COLECTOR ENTERRADO DE POLIETILENO.
CARACTERÍSTICAS TÉCNICAS
Colector enterrado en terreno no agresivo, formado por tubo de polietileno de alta densidad (PEAD/HDPE) de doble pared, la exterior corrugada color negro y la interior lisa color blanco, unión por copa con junta elástica de EPDM, rigidez anular nominal 8 kN/m², diámetro nominal 160 mm y sección circular, con una pendiente mínima del 0,50%, para conducción de saneamiento sin presión, colocado sobre lecho de arena de 10 cm de espesor, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 30 cm por encima de la generatriz superior. Incluso, juntas de goma, lubricante para montaje, accesorios y piezas especiales.
NORMATIVA DE APLICACIÓN
Ejecución:
- |
CTE. DB-HS Salubridad. |
- |
Pliego de prescripciones técnicas generales para tuberías de saneamiento de poblaciones. M.O.P.U.. |
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida en proyección horizontal, entre caras interiores de arquetas u otros elementos de unión, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que el terreno del interior de la zanja, además de libre de agua, está limpio de residuos, tierras sueltas o disgregadas y vegetación.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo del recorrido del colector. Presentación en seco de los tubos. Vertido de la arena en el fondo de la zanja. Descenso y colocación de los tubos en el fondo de la zanja. Montaje, conexionado y comprobación de su correcto funcionamiento. Ejecución del relleno envolvente. Realización de pruebas de servicio.
CONDICIONES DE TERMINACIÓN.
La red permanecerá cerrada hasta su puesta en servicio. Quedará libre de obturaciones, garantizando una rápida evacuación de las aguas.
PRUEBAS DE SERVICIO.
Prueba de estanqueidad parcial.
Normativa de aplicación: CTE. DB-HS Salubridad
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto, entre caras interiores de arquetas u otros elementos de unión, incluyendo los tramos ocupados por piezas especiales.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio incluye los equipos y la maquinaria necesarios para el desplazamiento y la disposición en obra de los elementos, pero no incluye la excavación ni el relleno principal.
